26.4GHz~40GHz WR28 BJ320 к K 2.92mm Female End Launch Waveguide To Coax Adapter K/BJ320-KFE9
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | WR28 Водопровод к коаксиальным адаптерам | Материал: | Латунь |
|---|---|---|---|
| Диапазон частот: | 26.4 ГГц-40 ГГц | Разъем: | К2,92 мм |
| КСВН: | 1,35 | Импеданс: | 50 Ом |
| Размер волновода: | WR28,BJ320 | Стиль тела: | Конец запуска |
| Выделить: | WR28 волновод к 2.92mm адаптеру,BJ320 к K end launch адаптеру,26.4-40GHz адаптер волновода для коаксиального кабеля |
||
Волноводный переход WR28 BJ320 на K2.92мм Female End Launch от 26.4GHz~40GHz
Частота волноводных коаксиальных адаптеров обрабатывается Elite Electronic (ELT) охватывает 5.4GHz-110GHz. Благодаря высокой надежности, малому размеру и отличной производительности, он широко используется в измерительном оборудовании СВЧ и миллиметровых волн. Волновод имеет стандартные прямоугольные и двухгребневые волноводы, а нестандартные волноводы могут быть изготовлены по индивидуальным требованиям пользователя. Интерфейс коаксиального соединения включает N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 и микрополосковые. Волноводные коаксиальные адаптеры делятся на два типа: с торцевым и правосторонним подключением в зависимости от ориентации интерфейса. Среди них тип RA также может использоваться как конструкция для высокой мощности.
Спецификация K/BJ320-KFE9:
| Наименование продукта | Волноводные коаксиальные адаптеры WR28 на K2.92мм |
| Модель № | K/BJ320-KFE9 |
| Коаксиальный тип | K2.92мм |
| Размер волновода | WR28 (BJ320) |
| Стиль корпуса | Торцевой |
| Диапазон частот | 26.4-40GHz |
| Импеданс | 50 Ом |
| КСВН | 1.30 |
Преимущества:
-Наши волноводные адаптеры отличаются высокой надежностью, миниатюрными размерами и отличной производительностью, что делает их широко используемыми в устройствах для измерения СВЧ и миллиметровых волн и т.д.

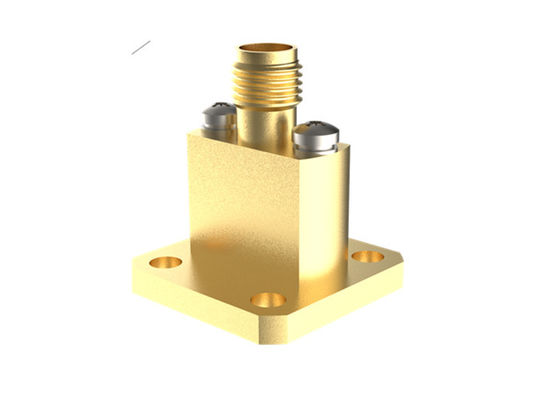

Контурный чертеж и фотографии Волноводного коаксиального адаптера WR28 BJ320 на 2.92мм Female 2K/BJ320-KFE9:
Список Волноводных коаксиальных адаптеров на 2.92мм:
| Номер модели | Описание | Примечание |
| K/BJ320-KF22 | Правоугольные волноводные коаксиальные адаптеры WR28(BJ320) на 2.92мм female | |
| K/BJ320-KFE9 | Торцевые волноводные коаксиальные адаптеры WR28(BJ320) на 2.92мм female | BJ320=WR28 |
| Индивидуальный тип | Приемлемы индивидуальные размеры |
Перекрестные ссылки на стандарты волноводов
| Китайский стандарт | Международный стандарт | Диапазон частот (ГГц) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
ПРИМЕЧАНИЕ:
У нас есть более 1000 типов волноводных коаксиальных адаптеров на выбор, если адаптер, который вы используете, не найден, пожалуйста, свяжитесь с нами с вашими деталями. Размеры ODM приветствуются.
