39.2GHz~59.6GHz WR19 BJ500 до 1.85мм правоъгълен вълновод до коаксиален адаптер 1.85/BJ500-KF4
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Волновод WR19 к коаксиальным адаптерам | Материал: | Латунь |
|---|---|---|---|
| Диапазон частот: | 39.2-59.6 ГГц | Разъем: | 1.85mm |
| КСВН: | 1.4 | Импеданс: | 50 Ом |
| Размер волновода: | ВР19, БДЖ500 | Стиль тела: | Правый угол |
| Выделить: | вълновод WR19 до 1.85мм адаптер,правоъгълен вълновод коаксиален адаптер,39.2-59.6GHz BJ500 вълновод адаптер |
||
Адаптер волноводно-коаксиальный WR19 BJ500 на 1.85 мм, угловой
Частота волноводно-коаксиальных адаптеров обрабатываются Elite Electronic (ELT) охватывают диапазон 5.4 ГГц-110 ГГц. Благодаря высокой надежности, компактным размерам и отличной производительности, они широко используются в оборудовании для измерения СВЧ и миллиметровых волн. Волноводы бывают стандартные прямоугольные и двухгребневые, а нестандартные волноводы могут быть изготовлены по индивидуальным требованиям заказчика. Интерфейсы коаксиального соединения включают N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 и микрополосковые. Волноводно-коаксиальные адаптеры делятся на два типа: с торцевым и угловым подключением по ориентации интерфейса. Среди них, угловой тип подключения также может использоваться как конструкция для высокой мощности.
Спецификация 1.85/BJ500-KF4:
| Наименование продукта | Адаптер волноводно-коаксиальный WR19 на 1.85 мм, угловой |
| Модель № | 1.85/BJ500-KF4 |
| Тип коаксиального разъема | 1.85 мм |
| Размер волновода | WR19 (BJ500) |
| Тип корпуса | Угловой |
| Диапазон частот | 39.2-59.6 ГГц |
| Импеданс | 50 Ом |
| КСВ | 1.4 |
Преимущества:
-Наши волноводно-коаксиальные адаптеры отличаются высокой надежностью, миниатюрными размерами и отличной производительностью, что делает их широко используемыми в устройствах для измерения СВЧ и миллиметровых волн.

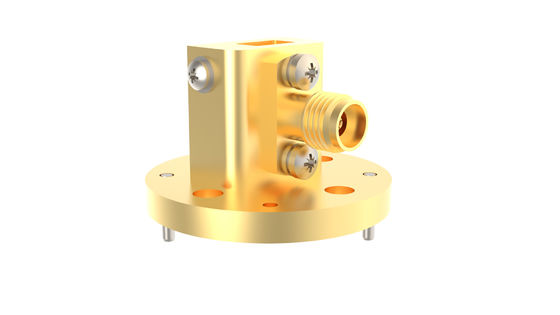

Чертеж и фотографии волноводно-коаксиального адаптера WR19 BJ500 на 1.85 мм, углового1.85/BJ500-KF4:
Список волноводно-коаксиальных адаптеров на 1.85 мм:
| Номер модели | Описание | Примечание |
| 1.85/BJ500-KF4 | Угловые волноводно-коаксиальные адаптеры WR19(BJ500) на 1.85 мм, мама | |
| 1.85/BJ500-KFE1 | Торцевые волноводно-коаксиальные адаптеры WR19(BJ500) на 1.85 мм, мама | BJ500=WR19 |
| 1.85/BJ620-KF | Угловые волноводно-коаксиальные адаптеры WR15(BJ620) на 1.85 мм, мама | BJ620=WR15 |
| 1.85/BJ620-KFE | Торцевые волноводно-коаксиальные адаптеры WR15(BJ620) на 1.85 мм, мама | |
| Пользовательский тип | Принимаются нестандартные размеры |
Перекрестные ссылки на стандарты волноводов
| Китайский стандарт | Международный стандарт | Диапазон частот (ГГц) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
ПРИМЕЧАНИЕ:
У нас есть более 1000 типов волноводно-коаксиальных адаптеров на выбор. Если вы не нашли нужный адаптер, пожалуйста, свяжитесь с нами, предоставив ваши детали. Размеры по ODM приветствуются.
