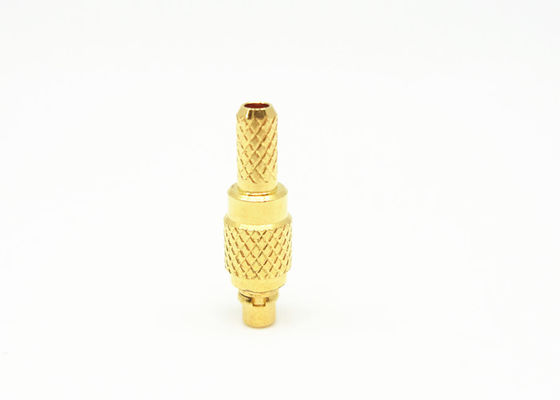

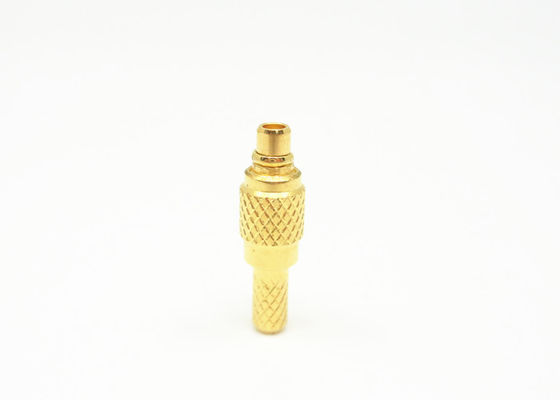

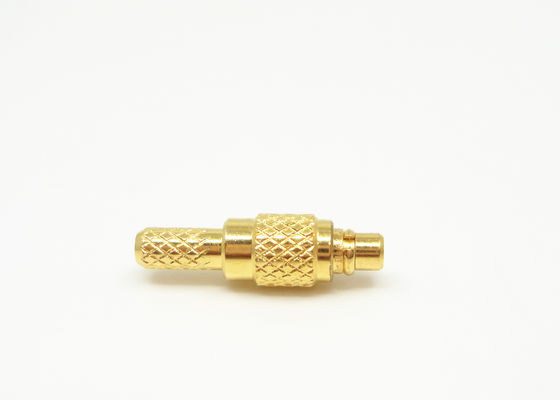

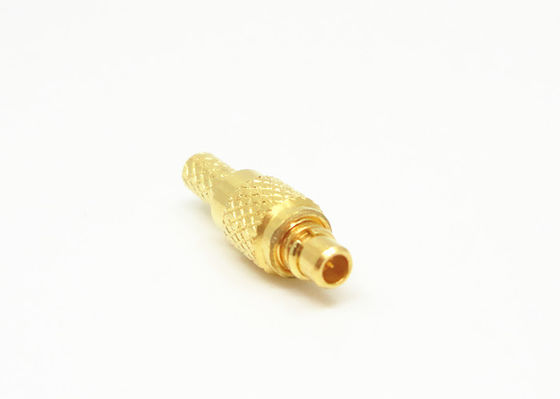

Прямой штекер MMCX RF-разъема с обжимным соединением, долговечность 500 циклов, MMCX-J3
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | ММКС соединитель серии | Гендерного: | Муж |
|---|---|---|---|
| Обшивка: | Покрытый никель покрытый золотом | Материал: | Латунь |
| Импеданс: | 50Ω | долговечность: | 500 циклов |
| Тип: | Стрит | ||
| Выделить: | MMCX штекерный RF-разъем с обжимным соединением,Прямой штекер MMCX,500 циклов |
||
Производитель Поставляет MMCX Штыревой Прямой Обжимной ВЧ Коаксиальный Разъем
Серия MMCX - это тип микро-коаксиальных разъемов RF с остановкой вставки, которые меньше MCX и широко используются в небольших коммуникационных и сетевых устройствах с жесткими требованиями к объему и весу.
Применение разъемов MMCX обусловлено факторами размера, веса, производительности и простоты сборки, которые являются определяющими при принятии окончательного решения о дизайне. Как правило, это GPS, беспроводная связь (WLAN и мобильная) и автомобильная промышленность.
Спецификация
| Электрические характеристики | |||
| Импеданс | 50Ω | ||
| Диапазон частот | DC~6GHz | ||
| Номинальное напряжение | 170VRMS* | ||
| Диэлектрическое напряжение | 500VRMS* | ||
| Сопротивление изоляции | ≥2000MΩ | ||
| Сопротивление центрального контакта | Центральный проводник | ≤10mΩ | |
| Внешний проводник | ≤5mΩ | ||
| КСВ | ≤1.3 | ||
| Материал и механические характеристики | |||
| Центральный проводник | Штыревой | Латунь с золотым покрытием | |
| Гнездовой | Бериллиевая бронза с золотым покрытием | ||
| Эластичный контакт | Бериллиевая бронза с золотым покрытием | ||
| Оболочка и другие металлические части | Латунь с золотым покрытием | ||
| Обжимная гильза | Латунь с никелевым покрытием | ||
| Изоляторы | PTFE | ||
| Уплотнительное кольцо | Силиконовая резина | ||
| Долговечность | 500 циклов | ||
| Соответствие RoHS | Да |
| Центральный контакт | Обжим |
| Внешний контакт | Обжим |
| Циклы сопряжения | 500Циклов |
| Удержание контакта | 10N мин |
| Удержание кабеля | 100N мин |
| Сила сопряжения | 13.6N макс |
| Сила разъединения | 13.6N макс |

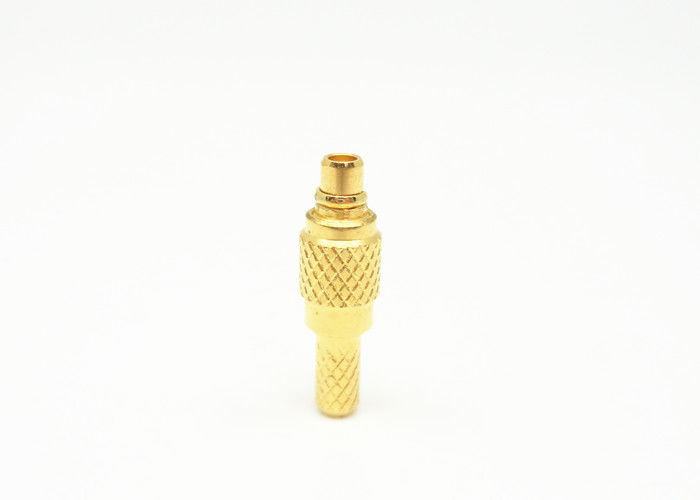

Подробные изображения
Применение:
* Сеть
* Спутниковая связь
* Компьютер/ЛВС
* Компьютер/ЛВС
* Мобильная связь
* Измерительные приборы
* Базовая станция
* Мобильная связь
* Наружные объекты
* Радар, микроволны
* Телекоммуникации
* Измерительные приборы
* Автомобильная промышленность
* Соединение перемычек
* Базовый объект
* Радио, телевизионная антенна
Каталог продукции:
| ВЧ-адаптер |
| Волноводно-коаксиальный адаптер |
| Герметичные стеклянные уплотнения |
| Разъем серии J30J |
| Микроволновые поворотные соединения |
| ВЧ-кабельные сборки |
| ВЧ-разъем SMA/SSMA |
| ВЧ-разъем SMP/SSMP |
| ВЧ-разъем MCX/MMCX |
| ВЧ-разъем TNC |
| ВЧ-разъем типа N |
| ВЧ-разъем BNC |
Разъемы миллиметрового диапазона (2.4 мм, 2.92 мм)
ПРИМЕЧАНИЕ:
У нас более 10 000 типов MMCXразъемов, если нужный вам разъем не найден, пожалуйста, свяжитесь с нами с вашими подробными
