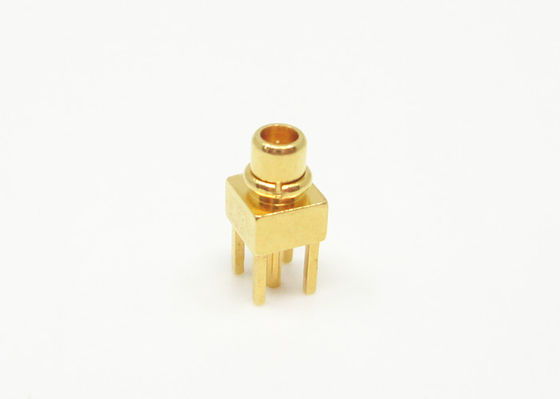

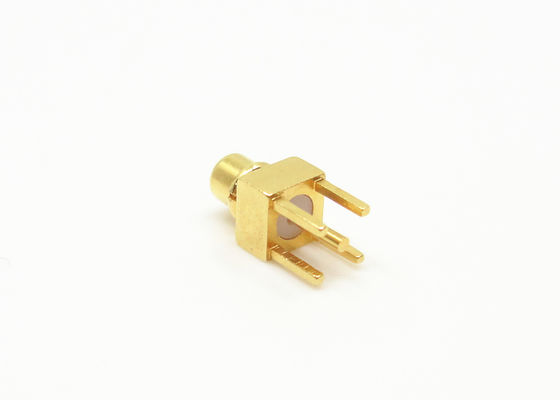

Прямые разъемы MMCX для печатных плат, малые коаксиальные кабели, импеданс 50 Ом
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | MMCX соединитель серии | Род: | Мужчина |
|---|---|---|---|
| Плакировка: | Золото покрыло покрытый никель | Материал: | Латунь |
| Импеданс: | 50Ω | Стойкость: | 500 циклов |
| Тип: | Держатель PCB | ||
| Выделить: | Коаксиальные разъемы MMCX для печатных плат,50 Ом,Прямой ВЧ-адаптер-разъем MMCX |
||
Позолоченный коаксиальный RF-разъем MMCX 50 Ом, прямой, для монтажа на печатную плату, обжимной
Серия MMCX представляет собой тип микро-ВЧ-коаксиальных разъемов с фиксацией вставки, которые меньше MCX и широко используются в компактных коммуникационных и сетевых устройствах с жесткими требованиями к объему и весу.
Применение разъемов MMCX обусловлено такими факторами, как размер, вес, производительность и простота сборки, которые являются определяющими при принятии окончательного решения о дизайне. Как правило, это GPS, беспроводная связь (WLAN и мобильная) и автомобильная промышленность.
Спецификация
| Электрические характеристики | |||
| Сопротивление | 50 Ом | ||
| Диапазон частот | DC~6GHz | ||
| Номинальное напряжение | 170VRMS | ||
| Напряжение пробоя диэлектрика | 500VRMS | ||
| Сопротивление изоляции | ≥2000MΩ | ||
| Сопротивление центрального контакта | Центральный проводник | ≤10mΩ | |
| Внешний проводник | ≤5mΩ | ||
| КСВ | ≤1.3 | ||
| Материал и механические характеристики | |||
| Центральный проводник | Вилка | Латунь с золотым покрытием | |
| Розетка | Бериллиевая бронза с золотым покрытием | ||
| Упругий контакт | Бериллиевая бронза с золотым покрытием | ||
| Оболочка и другие металлические части | Латунь с золотым покрытием | ||
| Обжимной гильза | Латунь с никелевым покрытием | ||
| Изоляторы | PTFE | ||
| Уплотнительное кольцо | Силиконовая резина | ||
| Долговечность | 500 циклов | ||
| Соответствие RoHS | Да |
| Тип соединения центрального контакта | Обжим |
| Тип соединения внешнего контакта | Обжим |
| Циклы соединения | 500 циклов |
| Удержание контакта | 10N мин |
| Удержание кабеля | 100N мин |
| Усилие соединения | 13.6N макс |
| Усилие разъединения | 13.6N макс |

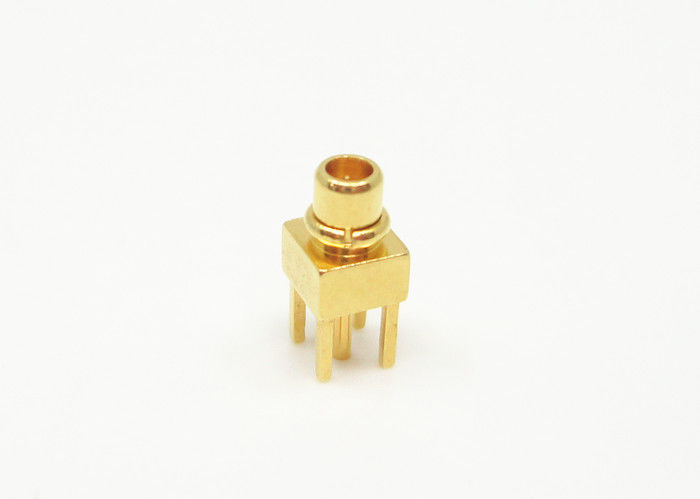

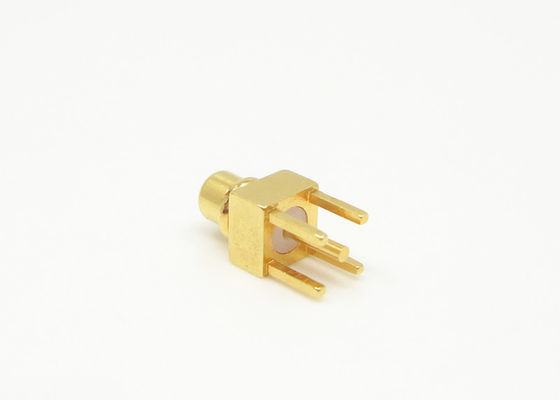

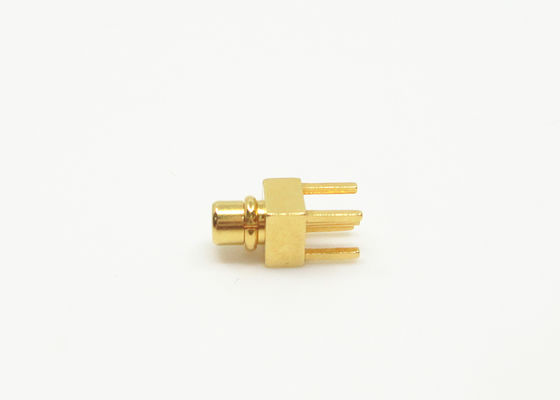

Подробные изображения
Особенности:
-Низкая стоимость в сочетании с высоким качеством.
-Широкополосные характеристики с низким отражением от DC до 6 ГГц.
-Быстрое подключение/отключение с защелкой.
-Сопротивление 50 Ом
- Доступны для крепления к стандартным промышленным кабелям и как устройство для печатных плат
- Обеспечивают повторяемую производительность
Применение:
* Сеть
* Спутниковая связь
* Компьютеры/ЛВС
* Компьютеры/ЛВС
* Мобильная связь
* Измерительные приборы
* Мобильная связь
* Наружные объекты
* Радар, микроволны
* Телекоммуникации
* Измерительные приборы
* Автомобильная промышленность
* Соединение перемычек
* Базовые объекты
* Радио, телевизионная антенная система
Каталог продукции:
| ВЧ-адаптер |
| Волноводно-коаксиальный адаптер |
| Герметичные стеклянно-металлические уплотнения |
| Разъем серии J30J |
| Микроволновые поворотные соединения |
| ВЧ-кабельные сборки |
| ВЧ-разъем SMA/SSMA |
| ВЧ-разъем SMP/SSMP |
| ВЧ-разъем MCX/MMCX |
| ВЧ-разъем TNC |
| ВЧ-разъем типа N |
| ВЧ-разъем BNC |
Волноводные разъемы миллиметрового диапазона (2,4 мм, 2,92 мм)
ПРИМЕЧАНИЕ:
У нас более 10 000 типов MMCXразъемов, если нужный вам разъем не найден, пожалуйста, свяжитесь с нами с вашими подробностями
