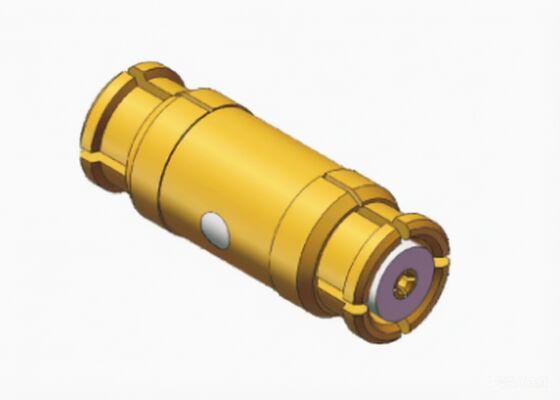

50 Ом SMP Jack to Jack Bullet RF Коаксиальные адаптеры Разъем до 18 ГГц
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Разъем для коаксиальных РЧ-адаптеров SMP «мама» и «мама» SMP | Другое имя: | SMP Джек в Джек Пуля |
|---|---|---|---|
| Контакт Центра: | Медный сплав, позолоченный | Оболочка: | Медный сплав, позолоченный |
| Независимость: | 50Ом | Номинальное напряжение: | 170 В |
| ДВВ: | 500В | Сопротивление изоляции: | 5000 Ом |
| Частота: | Постоянный ток ~ 18 ГГц | Температурный диапазон: | -55℃~+125℃ |
| Диэлектрик: | ПТФЭ | Образцы: | В наличии, на складе >30 шт. |
| Выделить: | Коаксиальный адаптерный разъем 50 Омм SMP,SMP-подключение к подключению RF-адаптер,Коаксиальный 18 ГГц RF пулевой разъем |
||
Описание продукта:
50 Ом SMP Jack на Jack Bullet RF коаксиальные адаптеры разъем до 18 ГГц
Разработанные для сред, где пространство ограничено, эти миниатюрные адаптеры обеспечивают надежное соединение без ущерба для производительности. Разработаны для удовлетворения строгих требований современных РЧ-систем, они идеально подходят для приложений, требующих минимальные размеры и ультракомпактные, экономящие пространство конструкции.
Ключевые особенности РЧ коаксиальных адаптеров:
Расширенный диапазон частот: Подходит для использования до 18 ГГц, обеспечивая надежную целостность сигнала в высокочастотных испытательных средах и системах связи.
Безинструментальное подключение: Благодаря конструкции с защелкой, эти адаптеры позволяют быстро соединять и разъединять. Установщики могут надежно закреплять соединения без необходимости использования резьбы или гаечных ключей, что значительно сокращает время и сложность сборки.
Универсальное семейство разъемов SMP: Серия SMP предлагает полный спектр конфигураций, включая прямые и угловые варианты. Независимо от того, требуется ли для вашего приложения сборка кабеля или прямая пайка к печатной плате, существует подходящая конфигурация.
Оптимизированные варианты соединения для любой среды
Для обеспечения надежности в различных сценариях использования пользователи могут выбирать из трех различных конструкций штекеров, разработанных для конкретных требований к циклам соединения:
Полная фиксация: Рекомендуется для постоянных или полупостоянных установок, где частое вставление не требуется. Этот вариант обеспечивает максимальную силу удержания.
Ограниченная фиксация: Идеально подходит для приложений, требующих регулярного обслуживания или переконфигурации, включающей множество циклов вставки.
Гладкий канал: Разработан для высокоплотных соединений плата-плата, где несколько разъемов SMP установлены в непосредственной близости.
Примечание о механических характеристиках: Силы вставки и извлечения следуют этой иерархии: Полная фиксация > Ограниченная фиксация > Гладкий канал.
Габаритные размеры прямого SMP на SMP Jack на Jack Bullets Серия SMP-KK25:
| Модель | L (разная длина) | Примечание |
| SMP-KK99 | 9.6 мм | Мама на Маме |
| SMP-KK166 | 10.2 мм | Мама на Маме |
| SMP-KK176 | 7.1 мм | Мама на Маме |
| SMP-KK177 | 7.4 мм | Мама на Маме |
| SMP-KK178 | 8.1 мм | Мама на Маме |
| SMP-KK188 | 10 мм | Мама на Маме |
| SMP-KK189 | 9.7 мм | Мама на Маме |
| SMP-KK192 | 9 мм | Мама на Маме |
| SMP-KK239 | 9.9 мм | Мама на Маме |
| SMP-KK249 | 6.7 мм | Мама на Маме |
Примечание: Если вы хотите настроить разную длину РЧ коаксиальных адаптеров разъемов SMP на SMP, Bullets. пожалуйста, свяжитесь с нами свободно по адресу sales3@xa-elite.com.cn.
Применение:
Xi'an Elite Electronic является ведущим производителем РЧ/микроволновых / волноводных разъемов, адаптеров и кабельных сборок, обслуживающим аэрокосмическую, авиационную, навигационную, спутниковую, радиолокационную, коммуникационную, электронную промышленность. Упаковка и доставка:
Упаковка:
Размеры упаковки: Внешний маленький картон с Д 26.5*Ш 18.5*В 14 см
Доставка:
Срок доставки: 5-7 рабочих дней для РЧ коаксиальных адаптеров разъемов в наличии. Для нового производства, как только товары будут готовы, мы организуем отгрузку как можно скорее.
