50 Ом одноконтактный разъем стекло-металл герметичный вывод легкий малый размер JM2014
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Стекло до металлических герметичных уплотнений | Покрытие: | Золото |
|---|---|---|---|
| Импеданс: | Другой | Сертификат: | ISO-9001-2015 |
| Приколоть: | одинокий | Материал: | Ковар 4J29 |
| Стекло: | 7052,7070, DM308 | Гермекация: | <1.01325 x 10e-08 std.cc/s |
| Выделить: | 50 Ом одноконтактный разъем,Стеклянный к металлическому уплотнителям,легкий малый размер разъема |
||
Герметичные разъемы RF с впаянными стеклянными изоляторами 50 Ом
Герметичные стеклометаллокерамические RF/DC проходные разъемы /Многоконтактные разъемы /Разъем также называется Стеклянный изолятор. Они в основном используются для передачи сигналов СВЧ, силовых и управляющих сигналов между модулями и модулями, модулями и компонентами с требованиями к герметичности. Они являются одними из наиболее критических компонентов в герметизирующих компонентах.
В качестве изоляционного и опорного материала используется стекло с низкой диэлектрической проницаемостью и низкими диэлектрическими потерями. Корпус и проводник изготовлены из сплава Ковар, спеченного при высокой температуре, и поверхность покрыта золотом. Центральный проводник имеет различные типы выводов, такие как золотая проволока, пайка и соединение и т. д. Стеклянные изоляторы малы, легки, герметичны, надежны и в последние годы широко используются в электронной промышленности.
Спецификация:
| Название продукта | Герметичные стеклометаллокерамические разъемы |
| Импеданс | 50 Ом RF |
| Тип | 1 контакт |
| Ряды | 1 ряд |
| Цвет | Позолоченный |
| Материал корпуса и штыря | Ковар 4J29 |
|
Материал стекла
Цвет стекла
|
Тип 7052 или 7070 или DM308
Зеленый или белый
|
| Диапазон частот | DC~50 ГГц |
| КСВ | ≤1.2 |
| Испытательное напряжение | ≥300V |
|
Герметичность Скорость утечки |
< 1.01325 X 10-3 Па*см3/с |
| Сопротивление изоляции | ≥2000 МОм для одного контакта, ≥1000 МОм для многоконтактных, |
| Рабочая температура | -65℃~+260℃ |
Особенности:
-Малый размер
-легкий вес
-Герметичный
-Стабильное качество и высокая надежность
-Внутренний проводник: выбор метода золотой проволоки, пайки и соединения
Применение:
Широкий диапазон применения электронных корпусов, спутников, радаров и других в авиационной, аэрокосмической и автомобильной отраслях. Может использоваться с продуктами SMA, миллиметровыми волнами.
Преимущества:
-1.27 мкм золотое покрытие
-Строгий контроль допусков
-Стандартный и индивидуальный дизайн на выбор.
-Высоко экономически эффективные продукты и услуги
-Большие запасы стандартных размеров
-Быстрая доставка индивидуальных продуктов

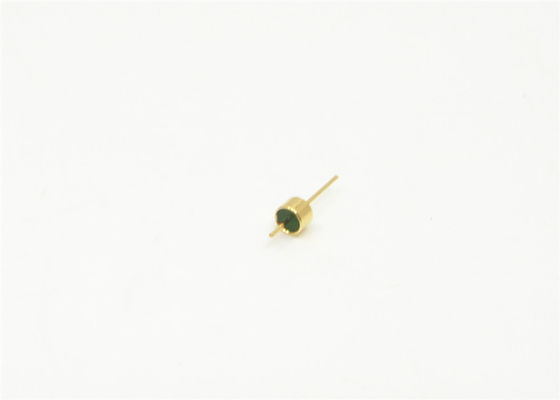

Подробное изображение
Единица (мм)
Продукт :
| Модель | A | B | C | d | D | Примечание | |||||||
| JM2014 | 1.4 | 1.9 | 8 | 0.3 | 2 | M/S | |||||||
|
M/S=изготовление / пайка ПРИМЕЧАНИЕ: Приведенный выше размер в таблице является лишь небольшой частью этого RF Одноконтактный Герметичные стеклометаллокерамические разъемы. Если вам нужна документация, аналогичные, совместимые или заменяющие продукты, пожалуйста, свяжитесь с нами. |
|||||||||||||
Каталог-стеклометаллокерамические герметичные разъемы.pdf
