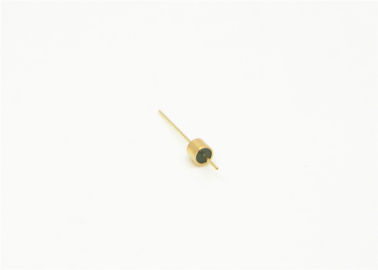

Одноконечные герметические электрические разъемы Kovar 4J29 Материал Золотовалочная поверхность JM2016A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Стекло до металлических герметичных уплотнений | Покрытие: | Золото |
|---|---|---|---|
| Импеданс: | 50 Ом | Сертификат: | ISO-9001-2015 |
| Приколоть: | одинокий | Материал: | Ковар 4J29 |
| Стекло: | 7052,7070 | Гермекация: | <1.01325 x 10e-08 std.cc/s |
| Выделить: | Герметичные электрические разъемы Kovar,Разъемы с позолоченным стекло-металлокерамическим уплотнением,Одноконтактные разъемы из материала 4J29 |
||
50 Ом герметичные RF-проходные изоляторы стекло-металл
Герметичные RF/DC-проходные изоляторы стекло-металл /Многоконтактные разъемы /Разъем также называется Стеклянный изолятор. Они в основном используются для передачи сигналов СВЧ, сигналов питания и управляющих сигналов между модулями и модулями, модулями и компонентами, требующими герметичности. Они являются одними из наиболее критически важных компонентов в герметизирующих компонентах.
В качестве изоляционного и опорного материала используется стекло с низкой диэлектрической проницаемостью и низкими диэлектрическими потерями. Корпус и проводник изготовлены из сплава Ковар, который спекается при высокой температуре, а поверхность покрыта золотом. Центральный проводник имеет различные варианты подключения, такие как золотая проволочная сварка, пайка и соединение и т. д. Стеклянные изоляторы малы, легки, герметичны, очень надежны и в последние годы широко используются в электронной промышленности.
Спецификация:
| Название продукта | герметичных стекло-металлических уплотнений |
| Импеданс | 50 Ом RF |
| Тип | 1 контакт |
| Ряды | 1 ряд |
| Цвет | Позолоченный |
| Материал корпуса и штыря | Ковар 4J29 |
|
Материал стекла
Цвет стекла
|
Тип 7050 или 7070
Зеленый или белый
|
| Диапазон частот | DC~50 ГГц |
| КСВН | ≤1.2 |
| Напряжение пробоя | ≥300 В |
|
Герметичность Скорость утечки |
< 1.01325 X 10-3 Па*см3/с |
| Сопротивление изоляции | ≥2000 МОм для одного контакта, ≥1000 МОм для многоконтактных, |
| Рабочая температура | -65°C~+260°C |
Особенности:
-Малый размер
-легкий вес
-Герметичный
-Стабильное качество и высокая надежность
-Внутренний проводник: выбор метода золотой проволочной сварки, пайки и соединения
Применение:
Широкий спектр применения в электронных корпусах, спутниках, радарах и других областях авионики, аэрокосмической и автомобильной промышленности. Может использоваться с SMA, миллиметровыми волновыми продуктами.
Преимущества:
-1.27 мкм золотое покрытие
-Строгий контроль допусков
-Стандартный и индивидуальный дизайн на выбор.
-Высокая экономичность продуктов и услуг
-Большие запасы стандартных размеров
-Быстрая доставка индивидуальных продуктов

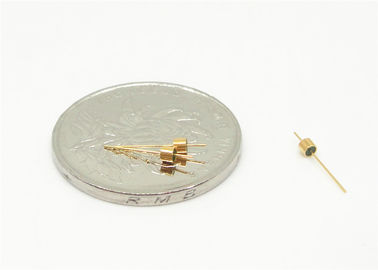

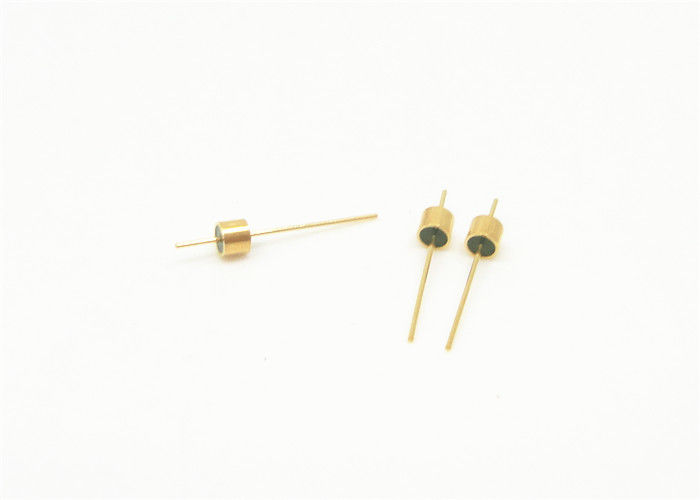

Подробное изображение
Единица (мм)
Продукт :
| Модель | A | B | C | d | D | Примечание | |||||||
| JM2016A | 1.6 | 2.4 | 12 | 0.3 | 2 | M/S | |||||||
|
M/S=изготовление / пайка ПРИМЕЧАНИЕ: Приведенные выше размеры в таблице являются лишь небольшой частью этих RF одноконтактных герметичных стекло-металлических уплотнений. Если вам нужна документация, аналогичные, совместимые или заменяющие продукты, пожалуйста, свяжитесь с нами. |
|||||||||||||
Catalog-Glass-to-Metal Hermetic Seals.pdf
