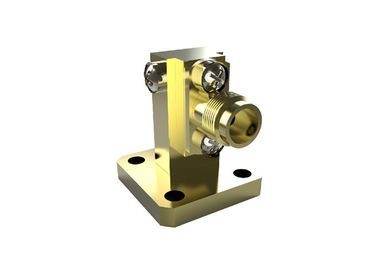

40 ГГц Водопровод к коаксиальному адаптеру WR28 K 2.92 мм латунный материал правильный угол K / BJ320-KF
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Водопровод к коаксиальным адаптерам | Материал: | Латунный соединитель |
|---|---|---|---|
| Диапазон частот: | 26.4-40 ГГц | Коннектор: | 2.92мм ((K тип) |
| Взрыв: | 1.25 | Размер волновода: | WR28 |
| Форма тела: | Прямой угол | потеря вставки: | ≤ 0,35 дБ |
| Выделить: | коаксиал к переходнику волновода,прямоугольный задобренный переходник |
||

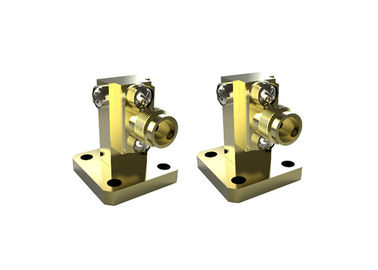

40 ГГц WR28 K 2,92 мм Водопровод к коаксиальному адаптеру женский правый угол
Водопровод к коаксиальному адаптерупроизводитсяКомпания Xi'an Elite Electronic Industrial Co., Ltd.Для коаксиальных концов адаптеров волноводов мы можем предоставить Тип N, TNC, SMA, 3,5 мм, 2,4 мм, SMP, SSMPИх частоты варьируются от 5,4 ГГц до 70 ГГц. Наши волноводы варьируются от BJ84 до BJ400 (WR112-WR22).
Кроме того, мы можем предложитьобычайКоаксиальные адаптеры волноводов в соответствии со специальными требованиями клиентов.
Спецификация:
| Наименование продукта | Водопровод к коаксиальным адаптерам |
| Коаксиальный тип | 2.92мм ((K тип) |
| Размер волновода | WR28 |
| Форма тела | Прямой угол |
| Диапазон частот | 26.4-40.0 ГГц |
| Импеданс SMA | 50 Омм |
| VSWR | 1.25 |
Преимущества:
-Наши адаптеры с волноводами имеют высокую надежность, миниатюрный размер и отличную производительность и т.д., что делает их широко используемыми в микроволновых измерительных и миллиметровых устройствах и т.д.
Подробный рисунок:
Единица ((мм)
Список волноводов2.92мм ((K тип)Коаксиальные адаптеры:
| Номер модели | Описание | Примечание |
| K/BJ220-KF2 | WR42 до K ((2,92 мм) женские адаптеры прямого угла | BJ220=WR42 |
| K/BJ220-KF1 | WR42 до K ((2,92 мм) женские конечные адаптеры запуска | K=женщина |
| K/BJ260-KF | WR34 до K ((2,92 мм) женские адаптеры прямоугольного действия | BJ260=WR34 |
| K/BJ260-KF1 | WR34 до K ((2,92 мм) женские конечные адаптеры для запуска | |
| K/BJ320-KF | WR28 до K ((2,92 мм) женские адаптеры прямого угла | BJ320=WR28 |
| K/BJ320-KF1 | WR28 до K ((2,92 мм) женские конечные адаптеры для запуска | |
| K/BJ320-JF1 | WR28 до K ((2,92 мм) мужские конечные адаптеры для запуска | J=мужчина |
| K/BJ400-KF1 | WR22 до K ((2,92 мм) женские конечные адаптеры для запуска | BJ400=WR22 |
| K/24JS18000-KF | WR24JS18000 до K ((2,92 мм) женские конечные адаптеры запуска |
Ссылки на стандарты волноводов
| Китайские стандарты | Международные стандарты | Диапазон частот (GHz) |
| BJ84 | WR112 | 6.57-9.99 |
| BJ100 | WR90 | 8.20 - 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3 ~ 40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2-59.6 |
| BJ620 | WR14 | 49.8-75.8 |
| BJ740 | WR12 | 60.5-91.9 |
| BJ900 | WR10 | 73.8~112 |
Примечание:
У нас более 10 000 видовВодопровод к коаксиальным адаптерамдля выбора, если адаптер, который вы используете, не найден, пожалуйста, свяжитесь с нами с вашими данными.Размер ODM приветствуется.
