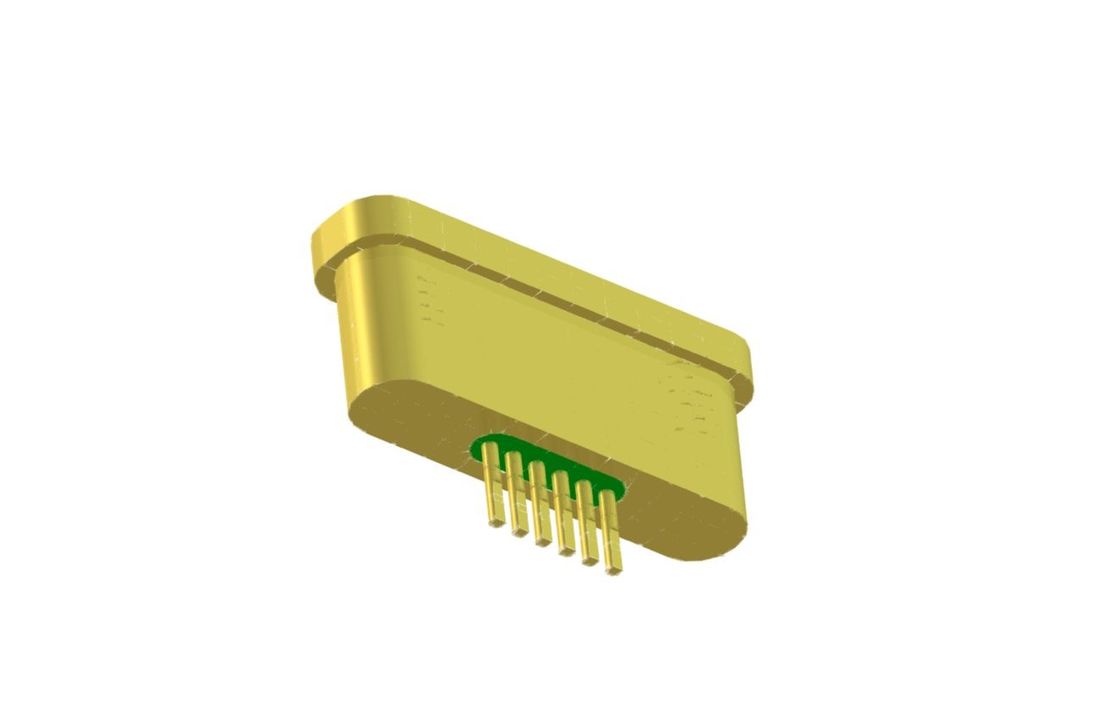

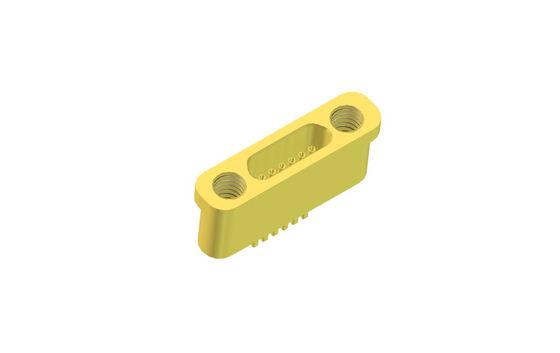

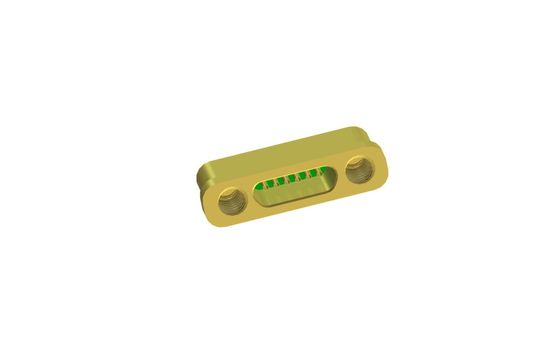

6 штифтов постоянного тока герметически запечатанные электрические соединители поверхность сцепления JMC-1284Z2-JH
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Покрытие: | Золото | Приколоть: | 6 булавок |
|---|---|---|---|
| Штифт материал: | Ковар 4J29 | Материал стекла: | 7052,7070, DM308 |
| Гермекация: | <1.01325 x 10e-08 std.cc/s | Сертификат: | ROHS ISO-9001-2015 |
| упаковка: | Многоконечный заголовок | Неотвратимость: | округ Колумбия |
| Фирменное наименование: | ELT(Elite) | ОДМ: | может быть настроен в соответствии с вашим требованием |
| Выделить: | 6 штифтов герметически запечатанные разъемы,Коннекторы для скрепления стекла и металла,JMC-1284Z2-JH соединители для поверхности сцепления |
||
6-контактный герметичный многоконтактный разъем DC с поверхностью для пайки
Спецификация JMC-1284Z2-JH:
| Наименование продукта | Герметичный многоконтактный разъем |
| Импеданс | DC |
| Тип | 6 контактов |
| Ряды | 1 ряд |
| Цвет | Позолоченный |
| Материал корпуса и штыря | Ковар 4J29 |
|
Материал стекла
Цвет стекла
|
Тип 7052 или 7070 или DM308
Зеленый или белый
|
| Диапазон частот | / |
| КСВ | / |
| Испытательное напряжение | ≥100V |
|
Герметичность Скорость утечки |
< 1.01325 X 10-3 Па*см3/с < 1X 10-9 мбар*л/с < 1 x 10-9 ccHe/сек @ 1 атм |
| Сопротивление изоляции | ≥1000MΩ |
| Рабочая температура | -55°C~+125°C |
Введение
Герметичные RF/DC проходные разъемы стекло-металл /Многоконтактные разъемы /Разъем также называется Стеклянный изолятор. Они в основном используются для передачи сигналов СВЧ, силовых сигналов и управляющих сигналов между модулями и модулями, модулями и компонентами с требованиями к герметичности. Они являются одними из наиболее критических компонентов в герметизирующих компонентах.
В качестве изоляционного и опорного материала используется стекло с низкой диэлектрической проницаемостью и низкими диэлектрическими потерями. Корпус и проводник изготовлены из сплава Ковар, спеченного при высокой температуре, а поверхность покрыта золотом. Центральный проводник имеет различные типы терминалов, такие как золотая проволочная связь, пайка и соединение и т. д. Стеклянные изоляторы малы, легки, герметичны, очень надежны и в последние годы широко используются в электронной промышленности.
Особенности:
-Малый размер
-Легкий вес
-Герметичный
-Стабильное качество и высокая надежность
-Внутренний проводник: выбор метода золотой проволочной связи, пайки и соединения
Применение:
Широкий спектр применения в электронных корпусах, спутниках, радарах и других областях авионики, аэрокосмической и автомобильной промышленности. Может использоваться с продуктами SMA, миллиметрового диапазона.
Преимущества:
-1.27 мкм золотое покрытие
-Строгий контроль допусков
-Стандартный и индивидуальный дизайн на выбор.
-Высоко экономичные продукты и услуги
-Большие запасы стандартных размеров
-Быстрая доставка индивидуальных продуктов
Список продуктов:
| 50 Ом RF одноконтактная серия JM | Выбор пайки, соединения и проволочной связи |
| 50 Ом RF одноконтактная стандартная серия JM | Выбор пайки, соединения и проволочной связи |
| 50 Ом RF одноконтактная нестандартная серия JM | Выбор пайки, соединения и проволочной связи |
| DC одноконтактная серия JK | Выбор пайки и проволочной связи |
| DC одноконтактная стандартная серия JK | Выбор пайки и проволочной связи |
| DC одноконтактная нестандартная серия JK | Выбор пайки и проволочной связи с головкой |
|
Многоконтактный разъем серии JMC
|
1-9 контактов с выбором 1-3 рядов |
| Индивидуальные размеры |
Широкий диапазон |
ПРИМЕЧАНИЕ:
У нас более 100 000 типов герметичных разъемов стекло-металл, если разъем, который вы используете, не найден, пожалуйста, свяжитесь с нами с вашими деталями.
