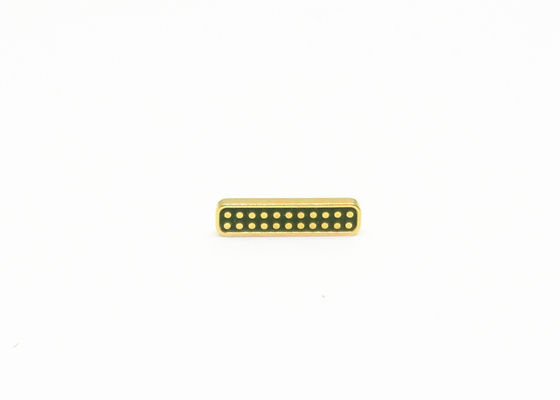

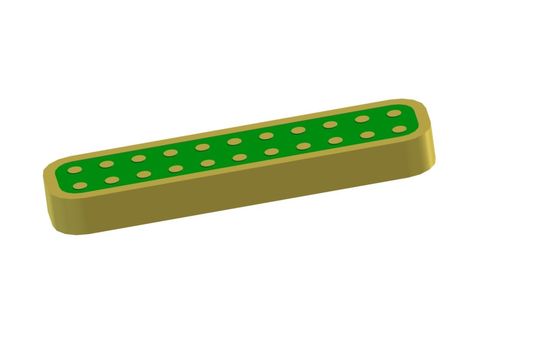

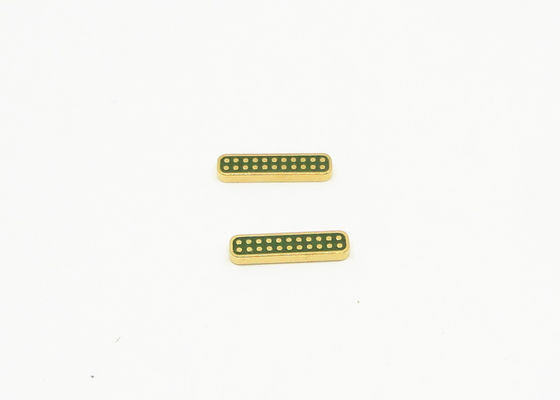

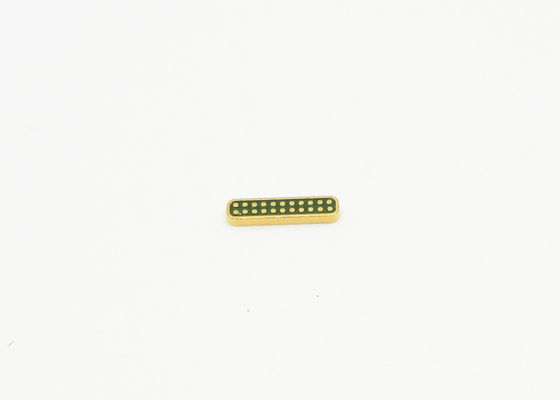

22 штифтов позолоченное стекло к металлическому уплотнителю соединителей герметический DC Feedthru JMC-1526
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Покрытие: | Золото | Приколоть: | 22 штифта |
|---|---|---|---|
| Штифт материал: | Ковар 4J29 | Материал стекла: | 7052,7070, DM308 |
| Гермекация: | <1.01325 x 10e-08 std.cc/s | Сертификат: | ROHS ISO-9001-2015 |
| упаковка: | Многоконечный заголовок | Неотвратимость: | округ Колумбия |
| Фирменное наименование: | ELT(Elite) | ОДМ: | может быть настроен в соответствии с вашим требованием |
| Выделить: | 22 штифтов позолоченные герметические соединители,Стекло-металловая уплотнительная система,JMC-1526 Герметические уплотнительные соединители |
||
22-контактный позолоченный герметичный многоконтактный разъем DC с позолотой
Спецификация JMC-1526:
| Наименование продукта | Герметичный многоконтактный разъем |
| Импеданс | DC |
| Тип | 22 контакта |
| Ряды | 2 ряда |
| Цвет | Позолоченный |
| Материал корпуса и контактов | Ковар 4J29 |
|
Материал стекла
Цвет стекла
|
Тип 7052 или 7070 или DM308
Зеленый или белый
|
| Диапазон частот | / |
| КСВН | / |
| Испытательное напряжение | ≥100В |
|
Герметичность Скорость утечки |
< 1,01325 X 10-3 Па*см3/с < 1X 10-9 мбар*л/с < 1 x 10-9 ccHe/сек @ 1 атм |
| Сопротивление изоляции | ≥1000 МОм |
| Рабочая температура | -65℃~+260℃ |
Введение
Герметичные RF/DC проходные разъемы "стекло-металл" /Многоконтактные разъемы /Разъем также называется Стеклянный изолятор. Они в основном используются для передачи микроволновых сигналов, сигналов питания и управляющих сигналов между модулями и модулями, модулями и компонентами с требованиями к герметичности. Они являются одними из наиболее критичных компонентов в герметизирующих компонентах.
В качестве изоляционного и опорного материала используется стекло с низкой диэлектрической проницаемостью и низкими диэлектрическими потерями. Корпус и проводник изготовлены из сплава Ковар, спеченного при высокой температуре, а поверхность позолочена. Центральный проводник имеет различные типы выводов, такие как золотая проволочная сварка, пайка и соединение и т. д. Стеклянные изоляторы малы, легки, герметичны, очень надежны и в последние годы широко используются в электронной промышленности.
Особенности:
-Малый размер
-легкий вес
-Герметичный
-Стабильное качество и высокая надежность
-Внутренний проводник: выбор метода золотой проволочной сварки, пайки и соединения
Применение:
Широкий спектр применения в электронных корпусах, спутниках, радарах и других областях авионики, аэрокосмической и автомобильной промышленности. Может использоваться с продуктами SMA, миллиметрового диапазона.
Преимущества:
-1,27 мкм золотое покрытие
-Строгий контроль допусков
-Стандартный и индивидуальный дизайн на выбор.
-Высоко экономичные продукты и услуги
-Большие запасы стандартных размеров
-Быстрая доставка индивидуальных продуктов
Список продуктов:
| 50 Ом RF одноконтактная серия JM | Выбор пайки, соединения и сварки |
| 50 Ом RF одноконтактная стандартная серия JM | Выбор пайки, соединения и сварки |
| 50 Ом RF одноконтактная нестандартная серия JM | Выбор пайки, соединения и сварки |
| DC одноконтактная серия JK | Выбор пайки и сварки |
| DC одноконтактная стандартная серия JK | Выбор пайки и сварки |
| DC одноконтактная нестандартная серия JK | Выбор пайки и сварки "гвоздевой головкой" |
|
Многоконтактный разъем серии JMC
|
1-9 контактов с выбором 1-3 рядов |
| Индивидуальные размеры |
Широкий диапазон |
ПРИМЕЧАНИЕ:
У нас более 100 000 типов герметичных разъемов "стекло-металл", если вы не нашли нужный разъем, пожалуйста, свяжитесь с нами, предоставив ваши данные.
