N тип мужской прямоугольный RF соединитель из нержавеющей стали для кабеля CXN3450 / MF740A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Коаксиальный соединитель радиочастотного типа N | Покрытие: | Покрытые золотом/никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-JW206G-2 | Половое положение: | Мужчина |
| Выделить: | RF соединитель из нержавеющей стали под прямым углом,Мужской RF-коннектор типа N,Соединитель радиочастотного кабеля из нержавеющей стали |
||

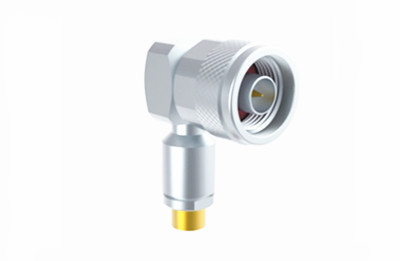

N тип мужской прямоугольный RF-коннектор из нержавеющей стали для кабеля CXN3450/MF740A
Коннекторы серии N разработаны и изготовлены в соответствии с MIL-C-39012.
В качестве среды используется воздух, предлагающий отличные электрические характеристики с частотой до 11 ГГц.
Кабели, производимые нашей компанией, могут достигать до 18 ГГц и могут быть совместимы с различными типами радиочастотных кабелей.
Из-за их превосходной устойчивости к ударам, высокой надежности, широкой частотной полосы и других преимуществ, они широко используются в области
такие как авиация, аэрокосмическая, радиолокационная, микроволновая связь, цифровая связь и микроволновое измерение.
Кроме того, разъем N-типа является типом разъема испытательного интерфейса, который широко используется в испытательных приборах.
Спецификация
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Прокладка | Силиконовый каучук | |
| Изолятор | ПТФЕ | |
| Прочность | 500 циклов | |
Подробный рисунок
Применение:
-
*Авиация и аэрокосмическая промышленность: соединители типа N обычно используютсяАвиация и аэрокосмическая промышленность: соединители типа N обычно используются в системах авионики, таких как авиационная связь, навигация,и системы наблюдения.
*Радарные системы: Эти соединители используются в радиолокационных системах для обеспечения надежных и высокопроизводительных соединений для передачи и приема радиочастотных сигналов.
*Микроволновые и беспроводные связи: соединители типа N используются в микроволновых системах, таких как спутниковая связь, сотовые базовые станции и беспроводные сетевые оборудования.
*Испытательные и измерительные приборы: Эти соединители используются в испытательном оборудовании, осциллоскопах, анализаторах спектра и других измерительных приборах для обеспечения точной и стабильной передачи сигнала.
* Медицинские устройства: соединители типа N используются в медицинском оборудовании для визуализации, таких как аппараты МРТ и рентгеновские устройства, для облегчения подключения радиочастотных кабелей.
*Потребительская электроника: Эти разъемы можно найти в различных потребительских электронных устройствах, включая телевизоры, радио и аудиосистемы, для подключения радиочастотных кабелей и антенн.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| РЧ-коннектор SMA/SSMA |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| MCX/MMCX RF соединитель |
| SMP/SSMP RF соединитель |
| Герметические уплотнители стекло-металл |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| Миллиметровые волновые разъемы ((2,4 мм, 2,92 мм) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
