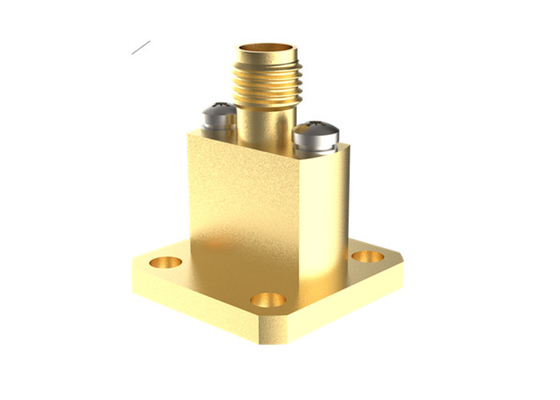

Адаптер волновод-коаксиал WR28 BJ320 к K2.92 мм, гнездовой, торцевой запуск
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | WR28 Водопровод к коаксиальным адаптерам | Материал: | Латунь |
|---|---|---|---|
| Диапазон частот: | 26.4 ГГц-40 ГГц | Разъем: | К2,92 мм |
| КСВН: | 1,35 | Импеданс: | 50 Ом |
| Размер волновода: | WR28,BJ320 | Стиль тела: | Конец запуска |
| Выделить: | 26.4 ГГц ~ 40 ГГц Водопровод к коаксному адаптеру,K2.92mm Водопровод к коаксному адаптеру,WR28 BJ320 Водопровод к коаксному адаптеру |
||
WR28 BJ320 к коаксиальному адаптеру K2.92mm Female End Launch Waveguide, 26.4GHz~40GHz
Частотаадаптеров волновод-коаксиалпроизводится компанией Elite Electronic (ELT) охватывает диапазон 5.4GHz-110GHz. Обладая высокой надежностью, небольшими размерами и отличными характеристиками, они широко используются в микроволновых измерительных приборах и оборудовании миллиметрового диапазона. Волноводы имеют стандартные прямоугольные и двухгребневые волноводы, а нестандартные волноводы могут быть изготовлены по требованиям заказчика. Коаксиальный интерфейс включает в себя N, TNC, SMA, SMP,SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 и микрополосковые. Адаптеры волновод-коаксиал делятся на два типа: с торцевым и угловым подключением по ориентации интерфейса. Среди них тип RA также может использоваться как высокомощная конструкция.
Спецификация K/BJ320-KFE9:
| Название продукта | Волноводные адаптеры WR28 к коаксиальным K2.92mm |
| Номер модели | K/BJ320-KFE9 |
| Тип коаксиала | K2.92mm |
| Размер волновода | WR28 (BJ320) |
| Тип корпуса | Торцевой запуск |
| Диапазон частот | 26.4-40GHz |
| Импеданс SMA | 50 Ом |
| КСВН | 1.30 |
Преимущества:
-Наши волноводные адаптеры обладают высокой надежностью, миниатюрными размерами и отличными характеристиками и т. д., что делает их широко используемыми в микроволновых измерительных приборах и устройствах миллиметрового диапазона и т. д.

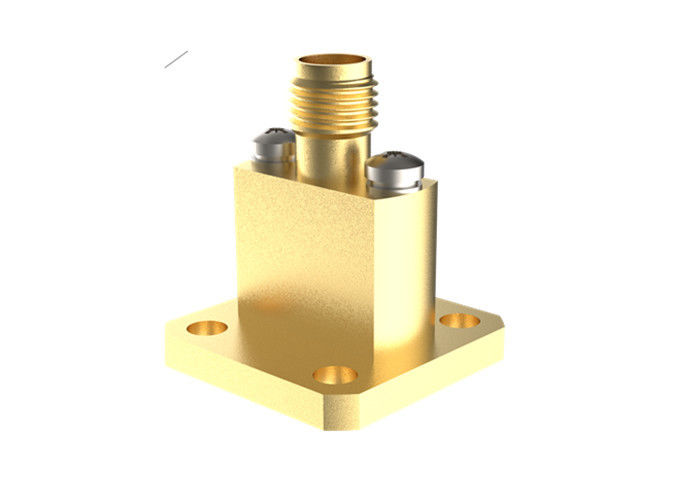

Чертеж и изображения адаптера WR28 BJ320 к коаксиальному адаптеру 2.92mm Female 2K/BJ320-KFE9:
Список адаптеров волновод-коаксиал 2.92mm:
| Номер модели | Описание | Примечание |
| K/BJ320-KF22 | WR28(BJ320) к угловым адаптерам 2.92mm female | |
| K/BJ320-KFE9 | WR28(BJ320) к торцевым адаптерам 2.92mm female | BJ320=WR28 |
| Пользовательский тип | Допустимы размеры на заказ |
Перекрестные ссылки на стандарт волновода
| Китайский стандарт | Международный стандарт | Диапазон частот (ГГц) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
ПРИМЕЧАНИЕ:
У нас есть более 1000 типов адаптеров волновод-коаксиал на выбор, если вы не нашли нужный адаптер, свяжитесь с нами и предоставьте свои данные. Приветствуются размеры ODM.
