2.4 мм мужской RF кабельный разъединитель для 1# полутвердых / полугибких миллиметровых волновых кабелей
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | 2,4-мм радиочастотный коаксиальный разъем | ПЛАТИРОВАНИЕ: | Запассивированный |
|---|---|---|---|
| Импеданс: | 50Ω | Сертификат: | ISO-9001-2015 |
| Тип: | Мужчина | Продолжительность: | 500 циклов |
| Применение: | Компьютер/локальные сети | Материал: | Нержавеющая сталь |
| Выделить: | 2.4мм мужской соединитель радиочастотного кабеля,Миллиметровый волновой кабель RF кабельный разъединитель,Полугибкий соединитель радиочастотного кабеля |
||
2.4 мм мужской RF кабельный разъем для 1# полутвердого/полугибкого миллиметрового волнового кабеля
Коннектор серии 2.4 представляет собой миллиметровый разъем, обеспечивающий высокую производительность для операций до 50 ГГц. Он использует воздушный интерфейс и нитевое соединение.
Коннекторы серии 2.4 предназначены для частот до 50 ГГц и имеют воздушный интерфейс и натяжные соединения.высокочастотная возможностьЭти соединители широко используются в высокочастотных микроволновых измерениях и миллиметровых волновых оборудованиях.

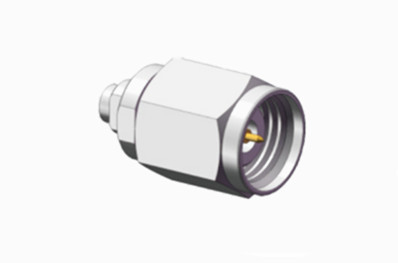

Конспект Рисунок2.4 мм мужской RF кабельный разъем для 1# полутвердого/полугибкого миллиметрового волнового кабеля Я не знаю.
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
Спецификация2.4 мм мужской RF кабельный разъем для 1# полутвердого/полугибкого миллиметрового волнового кабеля (мм):
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ≈ 50 ГГц
|
|||
|
Номинальное напряжение
|
170VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
500VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 5000 МΩ
|
|||
|
Сопротивление на контакт |
Внешний проводник
|
≤2mΩ
|
||
|
Центральный дирижер
|
≤3mΩ
|
|||
|
VSMR
|
≤1,05+0,005f
|
|||

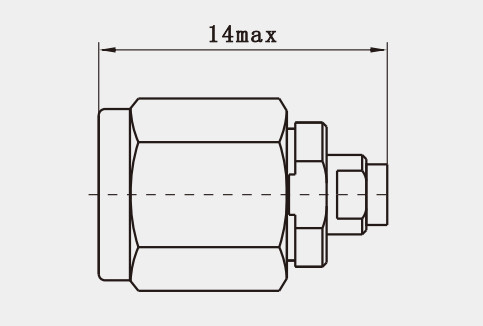

Подробный чертеж2.4 мм мужской RF кабельный разъем для 1# полутвердого/полугибкого миллиметрового волнового кабеля(мм):
Особенности:
1Высокочастотная производительность:
Диапазон частот: 2,4 мм разъем предназначен для использования до 50 ГГц, подходящий для приложений, требующих широкой полосы пропускания.
Нет режимов более высокого порядка: при частоте 50 ГГц 2,4 мм разъем не производит режимы более высокого порядка, обеспечивая четкую и точную передачу сигнала.
Высокопроизводительный интерфейс: этот разъем обладает высокопроизводительными характеристиками интерфейса в диапазоне 50 ГГц, что делает его отличным для высокочастотных приложений.
2. компактный дизайн:
Размер и вес: с наружным диаметром проводника 2,4 мм, 2,4 мм разъем меньше и легче, чем другие миллиметровые волновые разъемы,что делает его идеальным для ограниченного пространства и портативных приложений.
Механическая совместимость: 2,4 мм соединитель механически совместим с другими небольшими соединителями, такими как 1,85 мм соединитель, но не может быть напрямую подключен к более крупным размерам, таким как 2,92 мм, 3,5 мм,или соединителей SMA, обеспечивая интеграцию системы и безопасность.
Применение:
1. Точное измерение
Высокочастотный сетевой анализатор: 2,4 мм разъем широко используется в высокочастотных сетевых анализаторах с частотой работы до 50 ГГц.Эти приложения требуют высокой точности и надежности соединителей для обеспечения точности и повторяемости измерений.
Микроволновое измерительное оборудование: в микроволновом оборудовании, требующем точных измерений, предпочтительным является 2,4 мм разъем для его превосходных электрических характеристик и механической стабильности.Его компактная конструкция позволяет устанавливать в ограниченные пространством измерительные устройства, обеспечивая при этом высокопроизводительную связь.
2Анализаторы высокочастотных сетей
Приложения для приборов: 2,4 мм соединитель является первым продуктом, доступным для производства, приборов и метрологии, что делает его широко используемым в различных высокочастотных испытательных приборах.Эти соединители могут выдерживать высокие частоты использования при сохранении долгосрочной стабильной производительности.
Стандартные интерфейсы для испытаний: из-за его стандартизированного дизайна и широкого признания в отрасли, 2,4 мм разъем стал предпочтительным интерфейсом для многих стандартизированных испытательных оборудований,обеспечение совместимости и взаимодействия между устройствами.
Сопутствующие продукты:
| 2.4-J506G-2 | 2.4 мм мужской RF-коннектор из нержавеющей стали для кабеля CXN3506/MF108A |
| 2.4-J130G | 2.4 мм мужской RF-коннектор для кабеля MF30A |
| 2.4-JB2G-1 | 2.4 мм мужской RF-коннектор из нержавеющей стали для кабеля 2# полужесткий/гибкий |
Примечание:
У нас более 10 000 видовКоннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
