2.4 мм мужской коаксиальный соединитель RF из нержавеющей стали с кабелем SF102E/SF102
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | 2,4-мм радиочастотный коаксиальный разъем | Импеданс: | 50Ω |
|---|---|---|---|
| Продолжительность: | 500 циклов | Применение: | Компьютер/локальные сети |
| Материал: | Нержавеющая сталь | ПЛАТИРОВАНИЕ: | Запассивированный |
| Половое положение: | Мужчина | Сертификат: | ISO-9001-2015 |
| Выделить: | 2Коаксиальный соединитель из нержавеющей стали,2.4 мм мужской коаксиальный соединитель,SF102E RF Коаксиальный соединитель |
||

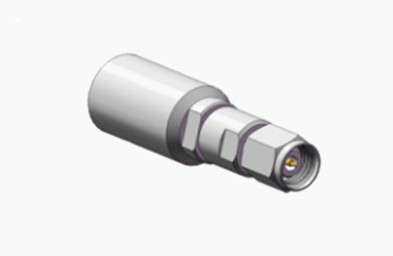

2.4 мм мужской коаксиальный соединитель RF из нержавеющей стали с кабелем SF102E/SF102
Коннектор серии 2,4 мм представляет собой высокопроизводительный миллиметровый волновой коннектор, предназначенный для частот до 50 ГГц, использующий воздушный интерфейс с нитевым соединением.Он отличается небольшими размерамиЭти соединители часто используются в высокочастотных микроволновых измерениях и миллиметровых волновых оборудованиях.
Спецификация
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ≈ 50 ГГц
|
|||
|
Номинальное напряжение
|
170VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
500VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 5000 МΩ
|
|||
|
Сопротивление на контакт |
Внешний проводник
|
≤2mΩ
|
||
|
Центральный дирижер
|
≤3mΩ
|
|||
|
VSMR
|
≤1,05+0,005f
|
|||

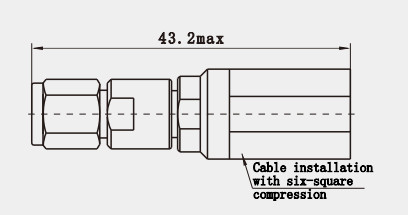

Подробный рисунок:
Особенности:
С точки зрения базовой производительности, внешний диаметр проводника 2,4 мм соединителя составляет 2,4 мм, с характеристическим импедансом 50Ω, используя воздушный диэлектрик.Это позволяет ему работать до частот 50 ГГцБлагодаря его превосходным электрическим характеристикам и миниатюрной конструкции, он может быть применен в экстремальных условиях для точных измерений и высокоскоростной передачи данных.широко используется в радиолокационной технике, электронные контрмеры, спутниковые связи и другие области.
Преимущества:
| Обычные продукты | Элитные продукты | |
| Диапазон частот | DC ~ 40 ГГц | DC ~ 65 ГГц |
| VSWR | ≤ 1.35 | ≤ 1.3 |
| Прочность | 300 циклов | > 500 циклов |
Применение:
Во-первых, 2,4 мм соединитель предназначен для чрезвычайно высоких частот работы, до DC-50 ГГц. Этот высокочастотный диапазон делает его идеальным выбором для систем связи миллиметровой волны.В этом диапазоне частот, другие типы разъемов часто не могут обеспечить такую отличную производительность, что делает 2,4 мм разъем особенно важным в ультравысокочастотных приложениях.
Во-вторых, его миниатюрные размеры также являются значительным преимуществом.Внешний диаметр проводника 2.4 мм разъем всего 2,4 мм, что делает его подходящим для применения в ограниченном пространстве.где размер и вес оборудования строго ограничены, миниатюрный 2,4 мм разъем оказывается очень подходящим.
