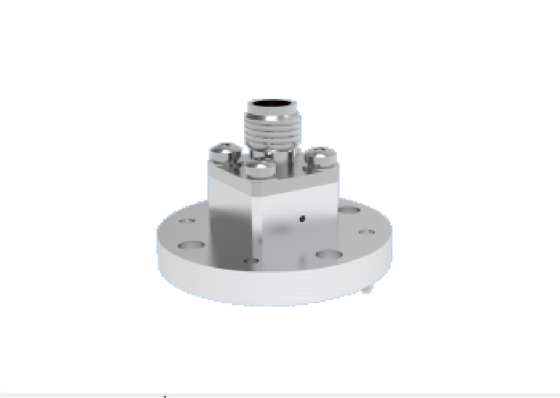

WR22 BJ400 Конечный пусковой волновод к 2,4 мм Коаксиальный адаптер 4 отверстия Круглый фланцевый монтаж 23.9GHz-50.1GHz Ка-диапазон Аэрокосмические волновод Компоненты

Большие изображения : WR22 BJ400 Конечный пусковой волновод к 2,4 мм Коаксиальный адаптер 4 отверстия Круглый фланцевый монтаж 23.9GHz-50.1GHz Ка-диапазон Аэрокосмические волновод Компоненты Лучшая цена

Подробная информация о продукте:

Место происхождения:	Xi'an, Китай
Фирменное наименование:	ELT
Сертификация:	ISO 9001, ISO14001
Номер модели:	БТЖ-Н2К-1

Оплата и доставка Условия:

Количество мин заказа:	MOQ 10pcs
Цена:	Depending on the quantity
Упаковывая детали:	1 шт/пластиковый пакет; 100 шт/картон
Время доставки:	8-12 недель после получения оплаты
Условия оплаты:	T/T или LC
Поставка способности:	Как требования

контакт

Подробное описание продукта

Название продукта:	WR22 к коаксиальному радиочастотному разъему 2,4 мм	модель:	БТЖ-Н2К-1
Частотный диапазон:	23,9–50,1 ГГц	Центральный дирижер:	Сплав меди, покрытый золотом
Внешний проводник:	Алюминиевый сплав, проводящее окисление естественного цвета	Коаксиальный порт:	2.4mm
Структура:	Конец запуска	Метод крепления:	Крепление с круглым фланцем на 4 отверстия
Волноводный порт:	БДЖ400/ВР22	КСВН:	≤1,25
Вносимая потеря:	≤ 0,25 дБ	Масса:	≤16 г
Выделить:	WR22 волновод к 2 , 4 мм коаксиальному адаптеру , Ка-диапазонные компоненты волноводов для аэрокосмической промышленности

Описание продукта:

Водопровод к 2,4 мм RF соединителю, конец запуска

Компания Elite Electronics производит высокопроизводительные адаптеры волновода-коаксиального типа, поставляемые в двух основных конструкциях: конфигурации с конечным запуском и прямоугольной конфигурации.Покрытие широкого диапазона частот от 5.3 ГГц до 145 ГГц, наши варианты прямоугольных волноводов охватывают стандартные спецификации BJ / WR: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320 ((WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).

Доступные коаксиальные интерфейсы включают SMA, 2,92 мм,2.4мм RF соединитель, 1,85 мм, 1,0 мм и 0,8 мм серии, с каждым волноводным портом, предназначенным для работы с полной пропускной способностью по его назначенной частотной полосе.

Обладает прочной механической конструкцией, компактным отпечатком, превосходными постоянными радиочастотными характеристиками и небольшим весом менее 20 граммов,наши адаптеры перехода волновода-коакса широко используются в космических приложениях спутников и космических аппаратов.

Размер контурыс волноводом WR22 на 2,4 мм RF разъемы, конечный запуск:

Номер модели:BTZH-H2K-1

WR22 BJ400 Конечный пусковой волновод к 2,4 мм Коаксиальный адаптер 4 отверстия Круглый фланцевый монтаж 23.9GHz-50.1GHz Ка-диапазон Аэрокосмические волновод Компоненты

Больше волноводов к коаксиальным разъемам,Пожалуйста, не стесняйтесь связаться с нами для каталога продукции. |Доступные индивидуальные решения

Применение:

Xi'an Elite Electronics - это Ведущий производитель системных решений взаимосвязипреимущественно используется в аэрокосмической, авиационной, навигационной, радиолокационной, коммуникационной и измерительной отраслях,электроники и прочиеПоля. Наши высококачественные продукты используют лучшие материалы и строгие процессы, чтобы обеспечить долговечность и надежность в суровой среде.

Упаковка и перевозка

Опаковка:

Вволновод WR 22 к коаксиальному 2,4 мм RFКоннекторы запускатщательно упакована в картонную коробку для обеспечения ее защиты во время транзита.

Перевозка:

Мы отправляем последний запуск.волновод WR22 к коаксиальному 2,4 мм RFсоединителиИспользуя надежную курьерскую службу для обеспечения безопасной и быстрой доставки нашим клиентам.

Сравнение порта с волноводом

Б.Д. (китайский стандарт)	WR	Частота (GHz)	Внутренняя ширина	Внутренняя высота	Общая частота
BJ70	WR137	5.388.17	34.85	15.8	Группа C/X
BJ84	WR112	6.57 ¢9.99	28.5	12.62	X-диапазон
BJ100	WR90	8.20 ¢ 12.50	22.86	10.16	X-диапазон
BJ120	WR75	9.84 ¢ 15.00	19.05	9.525	Низкая частота.
BJ140	WR62	11.90 ¢ 18.00	15.8	7.9	Ку-группа
BJ180	WR51	15.80 ¢ 24.00	12.95	6.48	Ку высокая/К низкая частота.
BJ220	WR42	18.00 ¢ 26.50	10.67	5.33	К-диапазон
BJ260	WR34	21.70 ¢ 33.00	8.636	4.318	Низкая частота.
BJ320	WR28	26.50 ¢ 40.00	7.112	3.556	Ка
BJ400	WR22	33.00$50.00	5.69	2.845	Ка Высокая частота. / U
BJ500	WR19	39.20 ¢ 59.60	4.775	2.388	Ультрафиолетовая полоса
BJ620	WR15	500,0075 фунтов.00	3.759	1.88	Группа V
BJ740	WR12	60.50 ¢ 91.90	3.099	1.549	Группа E
BJ900	WR10	75.00 ¢ 110.0	2.54	1.27	Группа W
BJ1200	WR08	92.20 ¢ 140.0	2.032	1.016	Ф-диапазон
