Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал: | Медь | Половое положение: | Женщина |
|---|---|---|---|
| Наименование продукта: | Переходник K/2.4mm | Ключевые слова: | Соединители переходника MMW |
| Положение: | Соединители миллиметрового диапазона | ПЛАТИРОВАНИЕ: | Никельно покрытые |
| Применение: | RF | Поверхностная плакировка: | Запассивируйте |
| Тип соединителя: | Прямые РЧ разъемы | ||
| Выделить: | Полутвердый кабель RF коаксиальный соединитель,Латунный коаксиловый разъем RF,Коаксиальный RF-коннектор с 4-мя отверстиями |
||

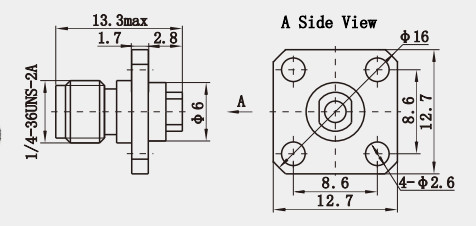

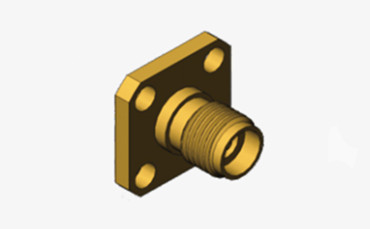

К2.92 Женский 4-створчатый фланцевый латунный коаксиальный соединитель RF для 2# полутвердого/гибкого кабеля
Эти MMW-коннекторы типа K (2,92 мм) используют воздушный интерфейс, отличающийся компактным размером, легким весом и надежными соединениями.
Коаксиальный адаптер высокой точности 50 Ом, переходящий от 3,5 мм до 2,4 мм, обслуживает широкий спектр общих RF и микроволновых приложений.Эти высокопроизводительные соединители используются в различных сценариях испытаний и измерений, от сотовой до спутниковой связи, обеспечивая точное сочетание оборудования и кабельных соединений.соединитель построен, чтобы выдерживать повторное использованиеОн оснащен воздушным диэлектриком и центральной проводниковой опорой из пластика с низкими потерями.
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Импеданс | 50 Ω |
| Диапазон частот | DC - 40 ГГц |
| Направление напряжения | 250 VRMS (макс. уровень моря) |
| Диэлектрическое стойкое напряжение | 750 VRMS (максимальный уровень моря) |
|
Соотношение постоянных волн напряжения |
≤ 1.25 |
| Сопротивление на контакт | Центральный проводник ≤ 3,0 мΩ |
| Внешний проводник ≤ 2,0 мΩ | |
| Сопротивление изоляции | ≥ 5000 МΩ |
| Внутренний проводник | Мужская розетка: латунь, позолоченная |
| Беку, позолоченный | |
| Устойчивый контакт | BeCu, покрытый никелем |
| Корпус / Корпус / корпус |
Медь, покрытая золотом |
| Изолятор | ПТФЕ |
| Прокладка | Силиконовый каучук |
| Температура | -55°C ~ +125°C |
| Прочность | 500 циклов |
| Крутящий момент | 00,79 ~ 1,13 Н.м. |
| Потеря вставки | < 0,04 кв. газ) дБ |
| Температурный диапазон | -65 °C~+165 °C |
| Контактная булавка | Покрытие золотом |
Особенности:
1. Высокочастотные действия
Низкая потеря ввода и низкая VSWR: используя преимущества воздушных линий передачи, соединитель K2.92mm оптимизирован для соотношения постоянных волн напряжения (VSWR) и потери ввода,обеспечение стабильности и эффективности передачи сигнала.
2Структурное проектирование
Компактный размер: небольшие размеры и легкий вес разъема K2.92mm облегчают установку и использование в ограниченном пространстве, удовлетворяя потребности портативных устройств и систем миллиметровых волн.
Применение:
1Радарная техника:
Коннектор K2.92 широко используется в радарных системах, где требуется высокая точность и высокочастотная передача данных для обнаружения и определения местоположения объектов.С диапазоном операционной частоты до 46 ГГц, он поддерживает высокочастотные сигналы современных радиолокационных технологий
2Электронные контрмеры:
Электронные системы противодействия требуют соединителей, которые могут работать стабильно даже в условиях высоких помех.92мм разъем обеспечивает надежность и целостность сигнала в электронной войне.
Компактная конструкция этого разъема идеально подходит для портативного электронного оборудования для противодействия, такого как блокировщики и анализаторы сигналов.
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовММВ Адаптер,Если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
