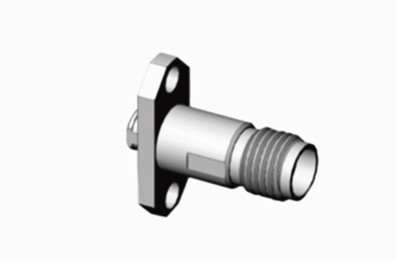

К2.92 Женский радиочастотный соединитель из нержавеющей стали для кабеля CXN3506/MF108A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Материал: | Нержавеющая сталь | Половое положение: | Женщина |
|---|---|---|---|
| Наименование продукта: | 2.92мм, тип К, SMK | Ключевые слова: | соединитель панели фланца 2-holes |
| Положение: | Соединитель волны миллиметра | ПЛАТИРОВАНИЕ: | Запассивированный |
| Применение: | RF | Изолятор: | ПТФЕ |
| Выделить: | MF108A РЧ-коннектор из нержавеющей стали,Кабельный RF-коннектор CXN3506,Женщина из нержавеющей стали RF соединитель |
||
К2.92 Женский радиочастотный соединитель из нержавеющей стали для кабеля CXN3506/MF108A
К-тип, также известный как 2.92 тип соединителя, является широко используемым миллиметровым волновым соединителем с частотой до 40 ГГц. Он может использоваться взаимозаменяемо с сериями SMA и 3.5 серии продуктов и использует воздушный интерфейсКоннектор типа K имеет небольшие размеры, легкий вес, высокую частоту использования и надежное соединение.

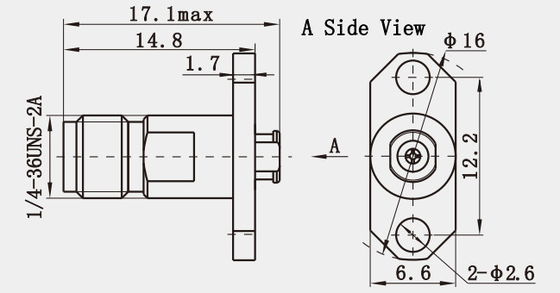

Контурный рисунок
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Импеданс | 50 Ω |
| Диапазон частот | DC - 40 ГГц |
| Направление напряжения | 250 VRMS (макс. уровень моря) |
| Диэлектрическое стойкое напряжение | 750 VRMS (максимальный уровень моря) |
| Соотношение постоянных волн напряжения VSWR |
≤ 1,05 + 0,005f |
| Сопротивление на контакт | Центральный проводник ≤ 3,0 мΩ |
| Внешний проводник ≤ 2,0 мΩ | |
| Сопротивление изоляции | ≥ 5000 МΩ |
| Внутренний проводник | Мужская розетка: латунь, позолоченная |
| Беку, позолоченный | |
| Устойчивый контакт | BeCu, покрытый никелем |
| Корпус / Корпус / корпус | Медь, покрытая золотом Нержавеющая сталь, пассивированная |
| Изолятор | ПЭИ |
| Прокладка | Силиконовый каучук |
| Температура | -55°C ~ +125°C |
| Прочность | 500 циклов |
| Крутящий момент | 00,79 ~ 1,13 Н.м. |
Другие 2,92 мм мужской женский радиочастотный разъем:
|
Номер части
|
Описание
|
|
K-KFD38
|
2.92мм женский коаксиальный соединитель
|
|
K-KFD76G
|
Нержавеющая сталь 2,92 мм тип K женский RF коаксиальный соединитель
|
|
K-KFD8
|
2.92мм женский коаксиальный соединитель
|
|
K-JFD9G |
Нержавеющая сталь 2,92 мм мужской RF коаксиальный соединитель типа K
|
1.
2.
3.
4.
Особенности:
1Структура и материал:
- Основной корпус имеет интегрированную конструкцию, эффективно предотвращающую утечку модели.
- Внешний проводник изготовлен из нержавеющей стали, что повышает долговечность и коррозионную устойчивость.
- Центральный проводник изготовлен из бериллиевой меди с золотой покрытием, что обеспечивает хорошие электрические характеристики и долгосрочную стабильность.
2Электрические характеристики:
- Характерная импеданс составляет 50Ω, подходит для различных RF приложений.
- Диапазон частот широк, от постоянного до 40 ГГц, что отвечает потребностям высокочастотных приложений.
- Соотношение постоянных волн низкого напряжения (VSWR), менее 1,15 при 40 ГГц, обеспечивает эффективную передачу сигнала.
Применение:
1. Радарная инженерия: из-за высокого диапазона частот и низких характеристик потери вставки, разъем K2.92 используется в радарных системах для передачи высокочастотных сигналов,обеспечение точности и надежности радиолокационного оборудования.
2Электронная война: В области электронной войны, К2.92 соединителя используются для подключения различных высокочастотных устройств для достижения эффективных электронных функций помех и анти-вмешательства.
3Спутниковая связь: из-за его превосходных электрических характеристик и механических свойств, соединитель K2.92 используется в системах спутниковой связи для подключения антенн и приемников,обеспечение стабильной передачи сигнала.
