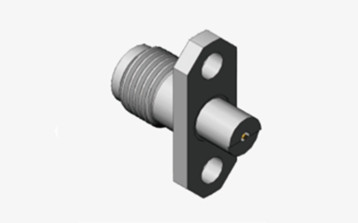

К2.92 Женщина из нержавеющей стали с двумя отверстиями, установленная на фланце PCB RF коаксиальный разъем
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Материал: | Нержавеющая сталь | Половое положение: | Женщина |
|---|---|---|---|
| Наименование продукта: | 2.92mm, тип k | Особенности: | соединитель панели фланца 2-holes |
| Положение: | Соединитель волны миллиметра | ПЛАТИРОВАНИЕ: | Запассивированный |
| Применение: | RF | Изолятор: | ПТФЕ |
| Диапазон частот: | DC - 40GHz | Импеданс: | 50Ω |
| Выделить: | Нержавеющая сталь PCB RF Коаксиальный соединитель,Женщина PCB RF Коаксиальный соединитель |
||
К2.92 Женщина из нержавеющей стали с двумя отверстиями, установленная на фланце PCB RF коаксиальный разъем
Коннекторы для миллиметровых волн типа K ((2,92mm,SMK)Это один из самых популярных соединителей для измерения волн. Широкий диапазон частот до 40 ГГц. Они могут быть соединены с соединителями SMA и 3,5 мм.
Эти соединители типа К (2.92 мм, SMK)Они используют воздушный интерфейс, что делает их небольшими по размеру, легкими по весу и очень надежными в соединении и т.д.
Высокоточные коаксиальные соединители 50 Ом 2,92 мм (женщины) предназначены для общего назначения RF и микроволновых приложений.Эти высокопроизводительные соединители широко используются в различных сценариях испытаний и измеренийИзготовленные из прочной нержавеющей стали, эти соединители могут выдерживать многократное использование.Они оснащены воздушным диэлектриком и пластиковой поддержкой центрального проводника с низкими потерями.
Спецификация:
Примечание: Конкретные данные модели основаны на данных, содержащихся в спецификации продукта.
| Импеданс | 50Ω |
| Диапазон частот | DC - 40 ГГц |
| Показатель напряжения | 250 VRMS (макс. уровень моря) |
| Диэлектрическое стойкое напряжение | 750 VRMS (максимальный уровень моря) |
| Соотношение постоянных волн напряжения VSWR |
≤ 1,05 + 0,005f |
| Сопротивление на контакт | Центральный проводник ≤ 3,0 мΩ |
| Внешний проводник ≤ 2,0 мΩ | |
| Сопротивление изоляции | ≥ 5000 МΩ |
| Внутренний проводник | Мужская розетка: латунь, позолоченная |
| Беку, позолоченный | |
| Устойчивый контакт | BeCu, покрытый никелем |
| Корпус / Корпус / корпус | Медь, покрытая золотом Нержавеющая сталь, пассивированная |
| Изолятор | ПЭИ |
| Прокладка | Силиконовый каучук |
| Температура | -55°C ~ +125°C |
| Прочность | 500 циклов |
| Крутящий момент | 00,79 ~ 1,13 Н.м. |

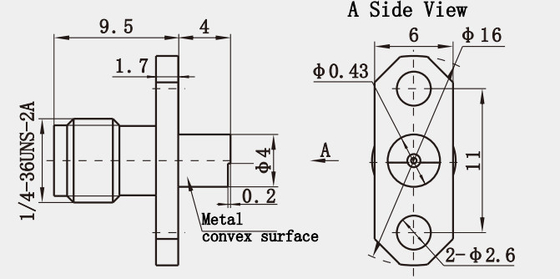

Контурный рисунок K2.92 женской нержавеющей стали с двумя отверстиями Фланцевая установка PCB RF Коаксиальный соединительr(мм):
Особенности:
- Прочность и надежность: Изготовленный из высококачественной нержавеющей стали, этот соединитель обладает превосходной механической прочностью и коррозионной стойкостью.Эти свойства обеспечивают долговечность и надежную производительность даже в суровых условиях окружающей среды, что имеет решающее значение как для наружной коммуникационной инфраструктуры, так и для военного применения.
- Низкие потери вставки и потери возврата: Конструкция 2,92мм разъема минимизирует потерю сигнала во время передачи, обеспечивая эффективную передачу сигнала с минимальным ослаблением.Низкая потеря возврата (потеря отражения) еще больше повышает эффективность соединителя за счет уменьшения отражения сигнала, тем самым сохраняя целостность сигнала на больших расстояниях.
Применение:
1Научные исследования: Ускорители частиц: используются в крупномасштабных научных инструментах, таких как ускорители частиц.
2Телескопы: используются в радиотелескопах для астрофизических исследований.
Медицинская визуализация:
3Машины МРТ: играет роль в высокочастотных компонентах магнитно-резонансных аппаратов.
4Промышленная автоматизация:
5Сети датчиков: важно для промышленных датчиковых сетей, требующих высоконадежных соединений.
6Системы управления: используются в системах управления для автоматизации производства.
Другие 2,92 мм мужской женский радиочастотный разъем
|
Номер части
|
Описание
|
|
K-KFD14
|
2.92мм женский коаксиальный соединитель
|
|
K-KFD75G
|
Нержавеющая сталь 2,92 мм тип K женский RF коаксиальный соединитель
|
|
K-KFD8
|
2.92мм женский коаксиальный соединитель
|
|
K-JFD9G |
Нержавеющая сталь 2,92 мм мужской RF коаксиальный соединитель типа K
|
