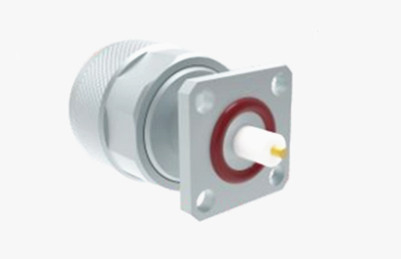

N Мужской 4-створчатый фланцевый коаксиальный соединитель RF с изоляционной выпуклой поверхностью
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Половое положение: | Мужчина |
| Модель: | N-JFD94 | Диапазон частот: | DC~11GHz |
| Название продукта: | Тип коаксиловый разъем n RF | ||
| Выделить: | Разъем фланцевый N-male на 4 отверстия,Изоляция коаксиального радиочастотного разъема выпуклая,RF-адаптер-разъем N-male фланцевый |
||
N-тип, 4-контактный фланец, ВЧ-коаксиальный разъем с изоляционным выпуклым поверхностью
Разъем серии N соответствует стандарту MIL-C-39012, имеет резьбовое соединение и использует воздух в качестве среды. Этот разъем обладает исключительными электрическими характеристиками, поддерживая частоты до 11 ГГц. Прецизионные разъемы Elite Electronic N-типа расширяют этот диапазон до 18 ГГц и совместимы с различными типами ВЧ-кабелей. Благодаря превосходной сейсмостойкости, высокой надежности и широкой полосе пропускания эти разъемы находят широкое применение в таких областях, как авиация, космонавтика, радиолокационные системы, микроволновые системы связи, цифровая телекоммуникация, измерения на микроволнах и т. д. Кроме того, разъем серии N служит широко используемым тестовым интерфейсом в измерительных приборах.
Спецификация
| Электрические характеристики | ||
| Импеданс | 50 Ом | |
| Диапазон частот | DC~11 ГГц (макс. 18 ГГц) | |
| Номинальное напряжение | 1000 В среднеквадратичное (макс. на уровне моря) | |
| Диэлектрическое напряжение | 1500 В среднеквадратичное (макс. на уровне моря) | |
| Сопротивление изоляции | ≥ 5000 МОм | |
| Сопротивление центрального проводника | Внешний проводник | ≤ 0,5 мОм |
| Центральный проводник | ≤ 2,5 мОм | |
| КСВН | ≤ 1,3 | |
| Материалы и механические характеристики | ||
| Центральный проводник | Папа | Латунь, никелированное покрытие
Долговечность |
| Фосфористая бронза, никелированное покрытие | Упругий контакт
Долговечность |
|
| Корпус / Оболочка | Латунь, нержавеющая сталь, никелированное покрытие | Зажим кабеля |
| Латунь, никелированное покрытие | Изолятор |
Долговечность |
| Уплотнение | Силиконовая резина | Долговечность |
| 500 циклов | Подробный чертеж | |
| Особенности: | 1. Конструкция: Разъем N-типа использует резьбовое соединение, которое вращается и фиксируется для быстрого и надежного соединения. Эта конструкция позволяет разъему поддерживать стабильное соединение даже в условиях вибрации или ударов. Конструкция обычно делится на мужскую или женскую, а стиль имеет стандартную или обратную полярность. | |
| 2. Диапазон частот: Разъемы N поддерживают широкий диапазон частот сигналов от 0 до 11 ГГц, а улучшенные версии могут охватывать до 18 ГГц, что позволяет удовлетворить потребности различных ВЧ-приложений. | 3. ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Разъем N-типа обладает хорошими электрическими характеристиками, включая низкие потери и высокое экранирование. Он изготовлен из высококачественных материалов и прецизионного производственного процесса, что обеспечивает очень низкие потери при передаче сигнала, помогая повысить эффективность и качество передачи сигнала. Между тем, его корпус обычно изготавливается из металлического материала с хорошими характеристиками электромагнитного экранирования, что может эффективно предотвратить влияние внешних электромагнитных помех на передачу сигнала. | |
Переведено с помощью DeepL.com (бесплатная версия)
Каталог продукции:
ВЧ-адаптер
ВЧ-кабельные сборки
Герметичные стекло-металлические уплотнения
ПРИМЕЧАНИЕ:
Микроволновые поворотные соединения
| Волноводно-коаксиальный адаптер |
| ВЧ-разъем SMA/SSMA |
| ВЧ-разъем SMP/SSMP |
| ВЧ-разъем MCX/MMCX |
| ВЧ-разъем TNC |
| ВЧ-разъем N-типа |
| ВЧ-разъем BNC |
| Разъемы миллиметрового диапазона (2,4 мм, 2,92 мм) |
| Применения: |
| 1. Оборудование беспроводной связи: Разъемы N играют важную роль в области беспроводной связи, обеспечивая стабильную и эффективную передачу сигналов, поддерживая широкий диапазон частот, чтобы удовлетворить потребности базовых станций мобильной связи и беспроводных сетей. |
| 2. Автомобильная электроника: В автомобильной промышленности разъемы N-типа используются для подключения различных датчиков, систем управления и информационно-развлекательных систем для обеспечения надежности и стабильности передачи данных. |
| 3. Медицинское оборудование: Медицинское оборудование предъявляет чрезвычайно высокие требования к разъемам. Разъемы N-типа используются в медицинском визуализирующем оборудовании и другом критически важном медицинском оборудовании благодаря своим хорошим электрическим характеристикам и механической прочности. |
Переведено с помощью DeepL.com (бесплатная версия)
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями заказчика
ПРИМЕЧАНИЕ:
У нас есть более 10 000 типов разъемов N-типа. Если вы не нашли нужный разъем, свяжитесь с нами, указав подробную информацию.
