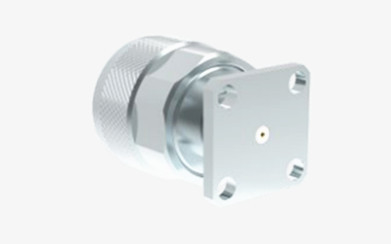

Высокопроизводительный N мужской фланцевый микрополосатый RF коаксиальный разъем

High Performance N Male Flange Mount Micro Strip RF Coaxial Connector
High Performance N Male Flange Mount Micro Strip RF Coaxial Connector High Performance N Male Flange Mount Micro Strip RF Coaxial Connector

Большие изображения :  Высокопроизводительный N мужской фланцевый микрополосатый RF коаксиальный разъем Лучшая цена

Подробная информация о продукте:
Место происхождения: КНР
Фирменное наименование: ELT (Elite)
Сертификация: ISO-9001-2015
Номер модели: N-JFD95
Оплата и доставка Условия:
Количество мин заказа: 100 шт.
Цена: Возможен торг
Упаковывая детали: Стандартная экспортная коробка
Время доставки: В течение 5-7 рабочих дней (для запасов)
Условия оплаты: Т/Т, Л/К, Вестерн Юнион
Поставка способности: 1,0001000 штук в месяц
Подробное описание продукта
Наименование продукта: Тип RF коаксиальное Conector n Покрытие: Покрытые золотом или никелем
Импеданс: 50Ω Половое положение: Мужчина
Модель: N-JFD95 Диапазон частот: DC~11GHz
Название продукта: Тип коаксиловый разъем n RF
Выделить:

N male фланец RF разъем

,

Коаксиальный соединитель микрополоски RF

,

Соединитель переходника RF коаксиальный

Высокопроизводительный коаксиальный RF-разъем N-типа с фланцевым креплением для микрополосковых линий

Разъемы N-типа представляют собой резьбовые коаксиальные разъемы, разработанные для оптимальной защиты от вибрации и превосходных электрических характеристик, с типичным диапазоном частот до 11 ГГц. Наши высокопроизводительные разъемы N-типа расширяют этот диапазон до 18 ГГц. Они совместимы с различными типами РЧ-кабелей и широко используются в таких отраслях, как авиация, аэрокосмическая промышленность, радиолокационные системы, микроволновые и цифровые коммуникации, а также в приборах для тестирования и измерений.

Мы предлагаем варианты индивидуальной настройки для различных типов разъемов и адаптеров N-типа для удовлетворения конкретных требований заказчика. Независимо от того, нужны ли вам прямые или угловые конфигурации, фланцевое или bulkhead крепление, мы можем адаптировать наши продукты к вашим точным спецификациям.



Высокопроизводительный N мужской фланцевый микрополосатый RF коаксиальный разъем



Спецификация

Электрические характеристики
Импеданс 50 Ом
Диапазон частот DC~11GHz (Макс. 18GHz)
Номинальное напряжение 1000VRMS* (Макс. на уровне моря)
Диэлектрическое напряжение 1500VRMS* (Макс. на уровне моря)
Сопротивление изоляции ≥5000M Ом
Сопротивление центрального проводника Внешний проводник ≤0.5m Ом
Центральный проводник ≤2.5m Ом
КСВ ≤1.3
Материал и механические характеристики
Центральный проводник Папа Латунь,

Никелированное покрытие

Мама Фосфористая бронза,

Никелированное покрытие

Упругий контакт Фосфористая бронза Никелированное покрытие
Оболочка / Корпус Латунь, нержавеющая сталь

Никелированное покрытие

Зажим кабеля Латунь Никелированное покрытие
Изолятор PTFE
Уплотнение Силиконовая резина
Долговечность 500 циклов

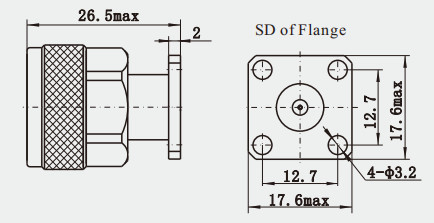

Подробный чертеж

Высокопроизводительный N мужской фланцевый микрополосатый RF коаксиальный разъем

Особенности:

1. Механическая прочность: Разъем N-типа изготовлен из металлического материала с хорошей электропроводностью и механической прочностью. Он не только служит цепью для передачи сигнала, но и играет роль фиксации и защиты внутренних частей. Кроме того, его компактная конструкция и отличная производительность обеспечивают надежное решение для подключения при передаче различных РЧ-сигналов.

2. Области применения: Разъемы N широко используются в авиации, аэрокосмической промышленности, радиолокации, микроволновой связи, цифровой связи, медицинском оборудовании и других областях. Благодаря своим превосходным электрическим характеристикам и механической прочности, они особенно подходят для областей, требующих высокой мощности, хороших РЧ-характеристик и работы с коаксиальными кабелями большего размера.

3. Совместимость: Разъемы N совместимы со многими типами кабелей, включая полужесткие и гибкие кабели и т. д., что делает их более широко применимыми на практике.



Каталог продукции:

РЧ-адаптер
РЧ-кабельные сборки
Герметичные стеклянные уплотнения
Разъем серии J30J
Микроволновые поворотные соединения
Волноводно-коаксиальный адаптер
РЧ-разъем SMA/SSMA
РЧ-разъем SMP/SSMP
РЧ-разъем MCX/MMCX
РЧ-разъем TNC
РЧ-разъем N-типа
РЧ-разъем BNC



Разъемы миллиметрового диапазона (2.4 мм, 2.92 мм)

Применение:
1. Микроволновая связь: В области микроволновой связи разъемы N используются для подключения линий передачи микроволн, обеспечивая эффективную передачу сигнала и снижая потери сигнала.
2. Цифровая связь: Системы цифровой связи требуют быстрой и точной передачи данных, а разъемы N-типа предоставляют необходимые решения для подключения, обеспечивая целостность данных и скорость передачи.



3. Микроволновые измерения: В оборудовании для микроволновых измерений разъемы N-типа используются для подключения измерительного прибора к тестируемому устройству, и их точные характеристики соединения имеют решающее значение для точности результатов измерений.

Упаковка и доставка:
* Стандартная экспортная коробка



* В соответствии с требованиями заказчика
ПРИМЕЧАНИЕ: У нас есть более 10 000 типов разъемов N-типа. Если вы не можете найти нужный вам разъем, пожалуйста, свяжитесь с нами с вашими подробными данными. данными.
