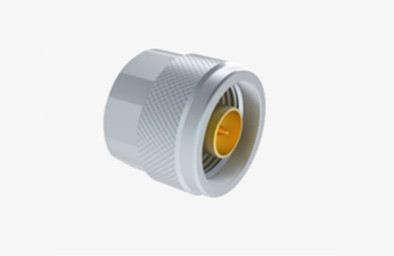

N Мужской коаксиальный соединитель из нержавеющей стали для полутвердого/гибкого кабеля
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Коаксиальный соединитель радиочастотного типа N | Покрытие: | Покрытые золотом/никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-JB2G-2 | Половое положение: | Мужчина |
| Сопротивление изоляции: | ≥ 500 МΩ | VSWR: | ≤ 1.3 |
| Выделить: | N Мужской коаксиальный соединитель RF,Коаксиальный соединитель из нержавеющей стали |
||
N Мужской коаксиальный соединитель из нержавеющей стали для полутвердого/гибкого кабеля
Коннекторы N-типа представляют собой коаксиальные соединения с нитями, известные своей превосходной устойчивостью к вибрациям, превосходными электрическими характеристиками и типичным диапазоном частот до 11 ГГц.наши специализированные версии могут эффективно работать до 18 ГГцЭти соединители универсальны, совместимы с различными типами радиочастотных кабелей и широко используются в таких секторах, как авиация, аэрокосмическая промышленность, радиолокационные системы, микроволновая связь, цифровые передачи,а также в оборудовании для испытаний и измерений.
Мы предлагаем услуги по настройке для разнообразного набора N-типовых разъемов и адаптеров, чтобы точно соответствовать индивидуальным требованиям клиентов.варианты установки на фланце или переборке, у нас есть возможность адаптировать решения к вашим уникальным потребностям.
Спецификация
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Медь,
Никельное покрытие |
| Женщина | Фосфорная бронза,
Никельное покрытие |
|
| Устойчивый контакт | Фосфор бронза | Никельное покрытие |
| Оружие / корпус | Медь из нержавеющей стали |
Никельное покрытие |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

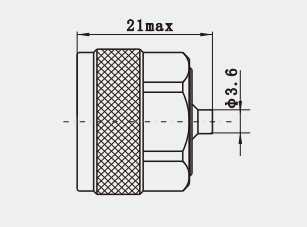

Подробный рисунок
Особенности:
1Внешний проводник: обычно изготовлен из металлического материала, с хорошей электрической проводимостью и механической прочностью, не только как схема передачи сигнала,но также играют роль в фиксации и защите внутренних частей.
2Внутренний проводник: также изготовлен из металлического материала, и внешний проводник вместе составляют канал передачи сигнала,конструкция должна обеспечивать передачу сигнала с низкими потерями и высокой эффективностью.
3Изолятор: расположен между внутренним и внешним проводниками, используется для изоляции двух, чтобы предотвратить короткое замыкание сигнала, материал обычно выбирается диэлектрическая постоянная стабильность,хорошая температурная стойкость.
4. механизм блокировки: использование натяжных соединений путем вращения замка для достижения быстрого и надежного соединения,Эта конструкция делает соединитель в вибрации или удара окружающей среды также может поддерживать стабильное соединение.
Характеристики производительности
Применение:
1Беспроводное оборудование связи: Н-типовые коаксиальные соединители РЧ играют важную роль в беспроводном оборудовании связи для подключения и передачи радиочастотных сигналов.Благодаря широкой полосе передачи, низкая потеря, высокая защищенность и долговечность, он может удовлетворить высокие требования беспроводного оборудования связи к качеству передачи сигнала.
2. Автомобильное электронное оборудование: В автомобильном электронном оборудовании широко используются Н-тип RF коаксиальные разъемы.но также обладает способностью пылестойкости и водонепроницаемости (IP67), подходящий для различных наружных условий.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединитель Миллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
