N-JB3G-2 Диапазон частот DC-11GHz Нержавеющая сталь сварная застежка RF Коаксиальный соединитель для 3 полугибких кабеля
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Коаксиальный соединитель радиочастотного типа N | Покрытие: | Покрытые золотом/никелем |
|---|---|---|---|
| Половое положение: | Мужчина | Диапазон частот: | DC~11GHz |
| Модель: | N-JB3G-2 | Импеданс: | 50Ω |
| Выделить: | Коаксиальный соединитель из нержавеющей стали,Коаксиальный RF-коннектор DC-11GHz |
||

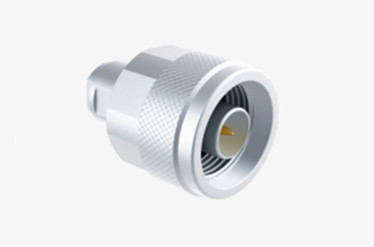

N Мужчина из нержавеющей стали сварная застежка RF коаксиальный соединитель для 3# полугибкий кабель
Соединители N-типа - это коаксиальные соединители с натяжкой, известные своими надежными антивибрационными свойствами и отличными электрическими характеристиками, которые обычно работают в диапазоне частот 11 ГГц.Однако, наши передовые модели могут поддерживать частоты до 18 ГГц. Эти разъемы универсальны и совместимы с различными типами радиочастотных кабелей, что делает их широко используемыми в таких отраслях, как авиация,аэрокосмическая промышленность, радиолокационные системы, микроволновая связь, цифровая связь и испытательные и измерительные приборы.
Мы предоставляем услуги по настройке для различных N-типовых разъемов и адаптеров для удовлетворения конкретных требований клиентов.варианты установки на фланце или переборке, мы можем адаптировать наши продукты для удовлетворения ваших уникальных потребностей.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Медь,
Никельное покрытие |
| Женщина | Фосфорная бронза,
Никельное покрытие |
|
| Устойчивый контакт | Фосфор бронза | Никельное покрытие |
| Оружие / корпус | Медь, нержавеющая сталь |
Никельное покрытие |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

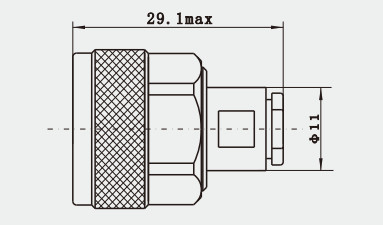

Подробный рисунок
Особенности:
1Широкая полоса передачи: поддерживает широкий диапазон частот сигнала, от 0 до 11 ГГц.
2Низкие потери: Принимая высококачественные материалы и точный процесс изготовления, потери, возникающие во время передачи сигнала, чрезвычайно малы.который помогает повысить эффективность и качество передачи сигнала.
3Высокая защищенность: оболочка обычно изготавливается из металлического материала с хорошими электромагнитными защитными характеристиками.которые могут эффективно предотвратить влияние внешних электромагнитных помех на передачу сигнала.
4Высокая долговечность: после специальной обработки и испытаний он может стабильно работать в суровых условиях окружающей среды (например, высокая температура, низкая температура, влажность и т. Д.).) и имеет длительный срок службы.
5. Простая в эксплуатации: использование натянутого соединения делает соединители легкими и быстрыми для подключения и демонтажа. Кроме того, поверхность сцепления имеет уплотнительное кольцо, которое может быть водонепроницаемым,и подходит для различных наружных условий..
Хорошая совместимость: совместима со многими типами кабелей, включая полутвердые кабели и гибкие кабели и т. д., что делает ее более широко применимой в практических приложениях.
Применение:
1Беспроводное оборудование связи: Н-типовые коаксиальные соединители РЧ играют важную роль в беспроводном оборудовании связи для подключения и передачи радиочастотных сигналов.Благодаря широкой полосе передачи, низкая потеря, высокая защищенность и долговечность, он может удовлетворить высокие требования беспроводного оборудования связи к качеству передачи сигнала.
2.Аэрокосмическая промышленность: в области аэрокосмической промышленности ключевую роль играют Н-тип RF коаксиальные разъемы. Он может выдерживать суровые условия окружающей среды, такие как высокая температура, низкая температура, влажность и т. Д.,и поддерживать стабильное рабочее состояние для обеспечения надежности передачи сигнала.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединительМиллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
