Нержавеющая сталь сварная застежка N женский коаксиальный соединитель для 2 полутвердых / гибких кабелей частотный диапазон DC-11GHz N-KFB2G-15
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Коаксиальный соединитель радиочастотного типа N | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-KFB2G-15 | Половое положение: | Женщина |
| Выделить: | Полутвердый женский коаксиальный соединитель N,DC-11GHz N женский коаксиальный разъем,Нержавеющая сталь N женский коаксиальный соединитель |
||

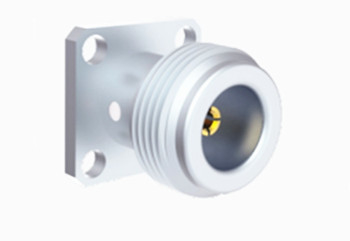

N Женская сварная застежка из нержавеющей стали RF Коаксиальный соединитель для 2# полутвердого/гибкого кабеля
Коннекторы N-типа - это коаксиальные сцепления с нитями, известные своими надежными антивибрационными свойствами и отличными электрическими характеристиками.Эти соединители универсальны., совместима с различными типами радиочастотных кабелей и широко используется в авиации, аэрокосмической промышленности, радиолокационных системах, микроволновой связи, цифровых передачах и приборах для испытаний и измерений.
Мы предлагаем услуги по настройке для широкого спектра разъемов типа N для удовлетворения конкретных требований клиентов.
Мы предоставляем услуги по настройке для различных N-типовых разъемов и адаптеров для удовлетворения конкретных требований клиентов.варианты установки на фланце или переборке, мы можем адаптировать наши продукты для удовлетворения ваших уникальных потребностей.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

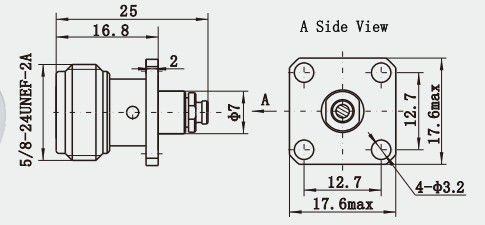

Подробный рисунок
Особенности:
1. Способ прекращения
Снап / Солдер.
Скремп-сольдер.
Поле заменяемый тип.
Сварные или сварные/сварные.
2. Классификация формы
Тип прямой или прямоугольной.
Тип четырех отверстий фланца, тип всасывания, тип перегородки, тип двух отверстий панели, тип четырех отверстий панели или тип без приспособления.
Применение:
1. Аэрокосмическая промышленность: в области аэрокосмической промышленности ключевую роль также играют коаксиальные соединители Н-типа RF. Они могут выдерживать суровые условия окружающей среды, такие как высокая температура, низкая температура, влажность и т. Д.,и поддерживать стабильное рабочее состояние для обеспечения надежности передачи сигнала.
2Радарная система: поскольку радиочастотные коаксиальные соединители типа N поддерживают диапазон частоты сигнала до 18 ГГц, они также широко используются в радиолокационной системе.Он может удовлетворить потребность радиолокационной системы для передачи высокочастотного сигнала.
3Испытательные приборы: Коаксиальные соединители радиочастотного типа N также являются незаменимой частью испытательных приборов.Благодаря многочисленным способам подключения и хорошей совместимости он может удовлетворять потребностям различных сценариев испытаний.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| Миллиметровые волновые соединители ((2,4 мм, 2,92 мм) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
