Подробная информация о продукте:
Оплата и доставка Условия:
|

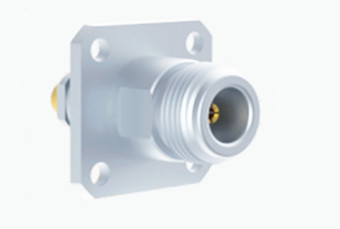

| Наименование продукта: | Коаксиальный соединитель радиочастотного типа N | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-KFB3 | Половое положение: | Женщина |
| Выделить: | Коаксиальный RF-коннектор с 4-мя отверстиями,50Ω Импеданс N Женская запорная застежка,3 гибкий кабель Женщина Пол |
||
Коннекторы N-типа представляют собой коаксиальные сцепления с нитями, известные своими сильными антивибрационными способностями и отличными электрическими характеристиками, с типичным диапазоном частот до 11 ГГц.наши специализированные версии могут поддерживать частоты до 18 ГГцЭти соединители универсальны и совместимы с различными типами радиочастотных кабелей, что делает их широко используемыми в авиации, аэрокосмической промышленности, радиолокационных системах, микроволновой связи, цифровой передаче,и испытательных и измерительных приборов.
Мы предлагаем услуги по настройке различных N-типовых разъемов и адаптеров для удовлетворения конкретных требований клиентов.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Медь,
Никельное покрытие |
| Женщина | Фосфорная бронза,
Никельное покрытие |
|
| Устойчивый контакт | Фосфор бронза | Никельное покрытие |
| Оружие / корпус | Медь из нержавеющей стали |
Никельное покрытие |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

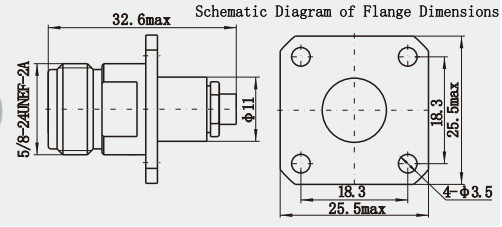

Подробный рисунок
Особенности:
1.Внешний проводник: обычно изготовлен из металлического материала, с хорошей электрической проводимостью и механической прочностью, не только как схема передачи сигнала,но также играют роль в фиксации и защите внутренних частей.
2.Внутренний проводник: также изготовлен из металлического материала, и внешний проводник вместе составляют канал передачи сигнала,конструкция должна обеспечивать передачу сигнала с низкими потерями и высокой эффективностью.
3.Изолятор: расположен между внутренним и внешним проводниками, используется для изоляции двух, чтобы предотвратить короткое замыкание сигнала, материал обычно выбирается диэлектрическая постоянная стабильность,хорошая температурная стойкость.
4Механизм блокировки: использование цепных соединений путем вращения замка для достижения быстрого и надежного соединения.Эта конструкция делает соединитель в вибрации или удара окружающей среды также может поддерживать стабильное соединение.
Применение:
1Беспроводное коммуникационное оборудование: Коаксиальные соединители Н-типа RF играют важную роль в беспроводном коммуникационном оборудовании для подключения и передачи радиочастотных сигналов.Благодаря широкой полосе передачи, низкая потеря, высокая защищенность и долговечность, он может удовлетворить высокие требования беспроводного оборудования связи к качеству передачи сигнала.
2.Аэрокосмическая промышленность: в области аэрокосмической промышленности ключевую роль играют Н-тип RF коаксиальные разъемы. Он может выдерживать суровые условия окружающей среды, такие как высокая температура, низкая температура, влажность и т. Д.,и поддерживать стабильное рабочее состояние для обеспечения надежности передачи сигнала.
3Радарная система: поскольку радиочастотные коаксиальные разъемы типа N поддерживают диапазон частоты сигнала до 18 ГГц, они также широко используются в радиолокационной системе.Он может удовлетворить потребность радиолокационной системы для передачи высокочастотного сигнала.
4Испытательные приборы: Коаксиальные соединители Н-типа RF также являются незаменимой частью испытательных приборов.Благодаря многочисленным способам подключения и хорошей совместимости он может удовлетворять потребностям различных сценариев испытаний.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединительМиллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
