N-типовой коаксиальный соединитель для кабеля CXN3506 / MF108A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Никельно покрытые |
|---|---|---|---|
| VSWR: | ≤ 1.3 | Диапазон частот: | DC~11GHz |
| Модель: | N-J506G | Импеданс: | 50Ω |
| Выделить: | Коаксиальный соединитель радиочастотного типа N,MF108A RF Коаксиальный соединитель,CXN3506 RF Коаксиальный соединитель |
||

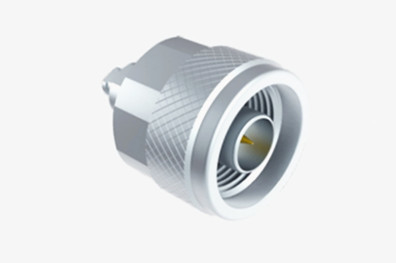

N-типовой коаксиальный соединитель для кабеля CXN3506/MF108A
Коннекторы серии N тщательно спроектированы и изготовлены в соответствии со спецификациями MIL-C-39012, используя натянутые соединения и воздух в качестве диэлектрической среды.Эта конструкция обеспечивает исключительные электрические характеристики до частоты 11 ГГцКоннекторы нашей компании способны поддерживать частоты до 18 ГГц и совместимы с широким спектром радиочастотных кабелей.Эти соединители высоко ценятся за их выдающуюся устойчивость к ударамВ результате они находят широкое применение в таких отраслях промышленности, как авиация, аэрокосмическая промышленность, радар, микроволновая связь, цифровые телекоммуникации, телекоммуникационные технологии.и микроволновые измеренияКроме того, соединитель N-типа обычно используется в качестве соединителя испытательного интерфейса и широко используется в различных испытательных приборах.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

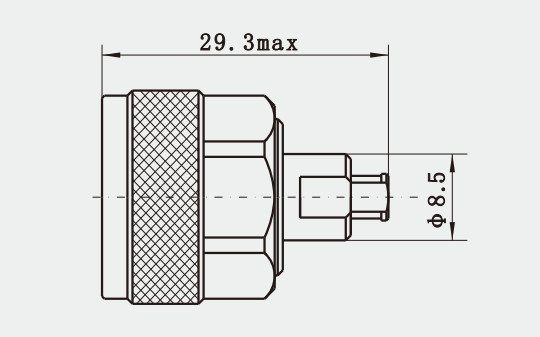

Подробный рисунок
Особенности
1Материал и долговечность:
Материал корпуса соединителей типа N может быть латунью или нержавеющей сталью.
2. Конструкция и тип:
Коннекторы типа N имеют прочную конструкцию и часто используются в суровой рабочей среде или в испытательных зонах, где требуется многократное подключение и выключение.
Он классифицируется как мужской или женский, а стили доступны в стандартной или обратной полярности.
Форма подразделяется на прямоугольный или прямоугольный тип, а также тип фланца с 4-мя отверстиями, тип пресс-ин, тип перегородки, тип панели с 2-мя отверстиями, тип панели с 4-мя отверстиями или тип без нагрузки и многие другие типы.
Заявления
1Коммуникационное оборудование: соединители типа N используются в различных устройствах связи, включая микроволновое оборудование и цифровые системы связи.Они облегчают подключение радиочастотных кабелей или микрополосочных линий в пределах радиочастотных цепей.
2Испытательные приборы: из-за их превосходных защитных характеристик,Коннекторы типа N часто используются в испытательном и измерительном оборудовании для обеспечения точной передачи сигнала и предотвращения электромагнитных помех.
3Аэрокосмические: соединители типа N широко используются в военных коммуникациях, аэрокосмических и наземных системах запуска из-за их высокой надежности и надежной устойчивости к вибрациям.
4Беспроводные устройства: в специальных приложениях, требующих высокого уровня защиты, таких как экстремальные температуры, давление или вибрационные условия, разъемы типа N являются идеальным выбором.
5Антенны и радиолокационные системы: соединители типа N также обычно используются в системах антенны и радиолокации для обеспечения стабильной передачи сигнала и высококачественных коммуникационных связей.
6Медицинские устройства: в некоторых высокоточных медицинских устройствах N-типовые разъемы также могут использоваться для подключения датчиков и передачи сигналов, особенно в приложениях, требующих миниатюрных разъемов.
Каталог продукции
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединитель Миллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
Упаковка и доставка
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
