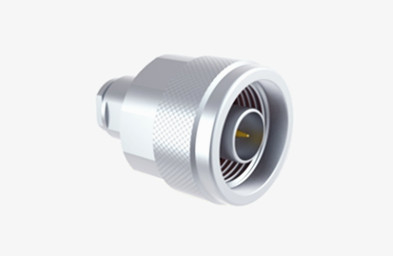

N Мужчина из нержавеющей стали сварщик + зажим RF коаксиальный соединитель для кабеля MF147A/MF147B
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-J416G-1 | Половое положение: | Мужчина |
| Выделить: | N Мужской коаксиальный соединитель RF,Коаксиальный соединитель из нержавеющей стали,MF147B Коаксиальный соединитель для кабеля RF |
||
N Мужчина из нержавеющей стали сварщик + сцепление RF коаксиальный разъем для кабеля MF147A/MF147B
Коннекторы типа N - это коаксиальные коннекторы с натяжкой, известные своими отличными антивибрационными способностями и электрическими характеристиками, с типичным диапазоном частот до 11 ГГц.Наши разъемы типа N могут поддерживать частоты до 18 ГГц.Они совместимы с различными типами радиочастотных кабелей и обычно используются в авиации, аэрокосмической промышленности, радаре, микроволновой печи, цифровых коммуникациях, а также приборах для испытаний и измерений.
Мы предлагаем настройки для различных типов N-типа разъемов и адаптеров для удовлетворения различных требований клиентов.варианты установки на фланце или переборке, мы можем удовлетворить ваши конкретные потребности.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

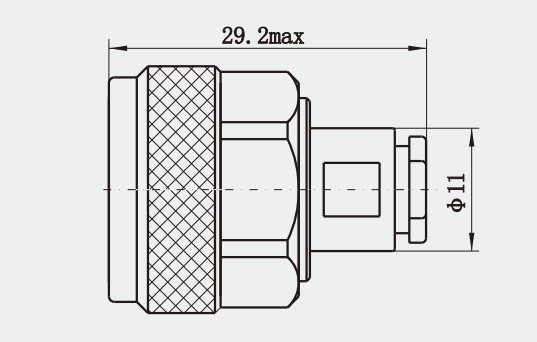

Подробный рисунок
Особенности:
1Диапазон частот: соединители типа N поддерживают сигналы в диапазоне частот от 0 до 11 ГГц, с расширенными типами до 18 ГГц.Это делает его превосходным в высокочастотных приложениях и отвечает потребностям современных систем связи и радаров..
2Спецификация импеданса: спецификация импеданса N-коннекторов обычно составляет 50 ом, что является одним из наиболее часто используемых значений импеданса в области радиочастот,помогает обеспечить стабильность и эффективность передачи сигнала.
Применение:
1Конструкция базовой станции: соединители типа N используются в модулях радиочастотного передатчика базовых станций для обеспечения стабильности и надежности передачи сигнала.
2Микроволновая передача: в микроволновых системах передачи используются N-коннекторы для подключения антенны к передающему/принимающему оборудованию, обеспечивая эффективный путь передачи сигнала.
Каталог продукции:
| РЧ-адаптер |
| Водопровод к коаксиальному адаптеру |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| MCX/MMCX RF соединитель |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| Миллиметровые волновые соединители ((2,4 мм, 2,92 мм) |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединитель |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
