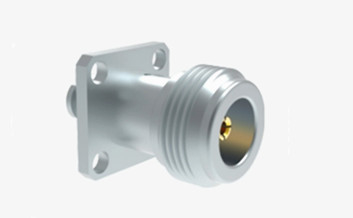

N-тип женский RF-коннектор из нержавеющей стали для кабеля CXN3507/M363A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Коаксиальный соединитель радиочастотного типа N | Покрытие: | Покрытые золотом/никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-KF507G-2 | Половое положение: | Женщина |
| Выделить: | N-тип женский РЧ-коннектор,РЧ-коннектор CXN3507,M363A RF соединитель |
||
N-тип женский RF-коннектор из нержавеющей стали для кабеля CXN3507/M363A
Коннекторы серии N спроектированы и изготовлены в соответствии со стандартами MIL-C-39012.Эти соединители обеспечивают превосходную электрическую производительность на частотах до 11 ГГцНаши высокоточные разъемы расширяют этот диапазон до 18 ГГц и адаптируются к широкому спектру радиочастотных кабелей.высокая надежность, обширная частотная полоса пропускания и дополнительные преимущества, они находят широкое применение в таких секторах, как авиация, аэрокосмическая промышленность, радиолокационные системы, микроволновая связь,цифровые телекоммуникации, и микроволновые измерения.
Кроме того, соединитель N-типа служит распространенным соединителем испытательного интерфейса, широко используемым в испытательных и измерительных приборах.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Прокладка | Силиконовый каучук | |
| Изолятор | ПТФЕ | |
| Прочность | 500 циклов | |

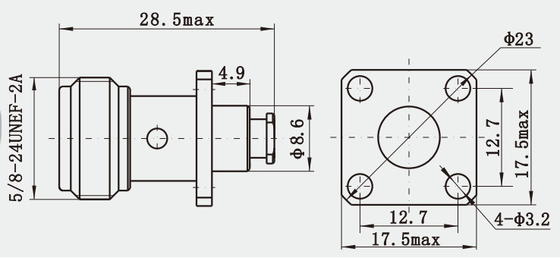

Подробный рисунок
Особенности:
1Внешний вид и конструкция: соединители типа N доступны в прямоугольных или прямоугольных профилях, а также в 4-створчатом фланце, прессе, переборке, 2-створчатой панели, 4-створчатой панели,или неприспособленные типы, чтобы соответствовать различным потребностям установки и примененияБлагодаря своей прочной структуре, он обычно используется в суровых условиях работы или испытательных зонах, которые требуют повторного подключения и выключения.
2. Способы окончания: N-коннекторы доступны в различных способах окончания, включая snap/solder, snap/solder (статический контакт), crimp/solder, field replaceable, soldered,или сварные/сварные, предоставляя гибкие возможности подключения.
Применение:
1Спутниковая связь: в системе спутниковой связиКоннекторы типа N используются для подключения связи между наземными станциями и спутниками для обеспечения эффективности и безопасности передачи данных.
2Авиатехника: авиационное оборудование, такое как навигационные системы, системы связи и т. д., также широко использует соединители N-типа, чтобы справиться с суровой рабочей средой.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| РЧ-коннектор SMA/SSMA |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| MCX/MMCX RF соединитель |
| SMP/SSMP RF соединитель |
| Герметические уплотнители стекло-металл |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| Миллиметровые волновые соединители ((2,4 мм, 2,92 мм) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
