N-серия мужской прямоугольный коаксиальный соединитель из нержавеющей стали для кабеля CXN3449/MF503A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-JW417G | Половое положение: | Мужчина |
| Выделить: | Мужской RF коаксиальный соединитель правого угла,Коаксиальный соединитель из нержавеющей стали,CXN3449/MF503A Коаксиальный соединитель RF |
||

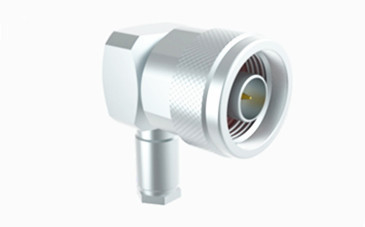

N-серия мужской прямоугольный коаксиальный соединитель из нержавеющей стали для кабеля CXN3449/MF503A
Коннекторы N-типа - это коаксиальные коннекторы с натяжкой, предназначенные для надежной антивибрационной производительности и отличных электрических характеристик, а наши модели поддерживают частоты до 18 ГГц.Эти соединители совместимы с различными радиочастотными кабелями и широко используются в таких отраслях промышленности, как авиация, аэрокосмические, радиолокационные системы, микроволновая связь, цифровые телекоммуникации, а также для испытаний и измерительных приборов.
Мы предлагаем варианты настройки для различных разъемов типа N, чтобы удовлетворить различные требования клиентов.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

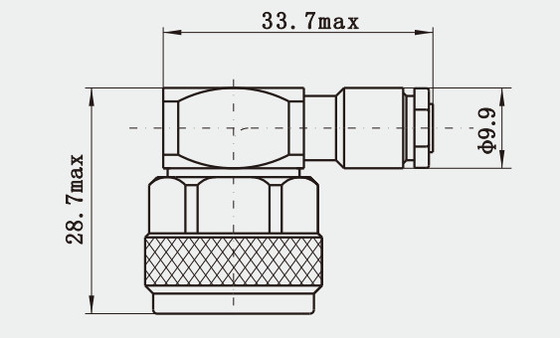

Подробный рисунок
Особенности:
1Материал корпуса: Материал корпуса N-коннекторов может быть латуниным или нержавеющей сталью.высокая влажность и коррозионные газы.
2Надежность и долговечность: разъемы типа N характеризуются высокой надежностью и длительным сроком службы и могут стабильно работать в различных суровых условиях.Механизм натяжного соединения имеет разумную конструкцию, чтобы эффективно предотвратить ослабление и падение.
Применение:
1Системы управления: В промышленных системах управления N-коннекторы используются для подключения различных датчиков и приводов для обеспечения точной передачи сигналов управления.
2. Испытательное и измерительное оборудование: в испытательном и измерительном оборудовании для подключения испытательного прибора и испытываемого устройства используются разъемы типа N для обеспечения надежного соединения сигнала.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| Миллиметровые волновые соединители ((2,4 мм, 2,92 мм) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
