N Мужчина из нержавеющей стали RF коаксиальный соединитель сварка сцепление монтаж
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz (Max.18GHz) |
| Модель: | N-J417G | VSWR: | ≤ 1.3 |
| Выделить: | N Мужской коаксиальный соединитель RF,Коаксиальный соединитель из нержавеющей стали,Сплавная застежка с RF коаксиальным соединителем |
||

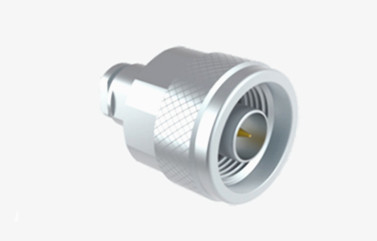

N Мужчина из нержавеющей стали RF коаксиальный соединитель сварка сцепление монтаж
Коннекторы N-типа имеют натянутые сцепления, обеспечивающие сильные антивибрационные возможности и отличные электрические характеристики, обычно поддерживающие частоты до 11 ГГц.Наши современные модели расширяют этот диапазон до 18 ГГц.Наши LTI N-коннекторы соответствуют стандартам MIL-C-39012. Они универсальны, совместимы с различными типами радиочастотных кабелей.и широко используется в авиации, аэрокосмические, радиолокационные системы, микроволновая связь, цифровые телекоммуникации и испытательные и измерительные приборы.
Мы предлагаем настройки для различных разъемов и адаптеров N-типа для удовлетворения различных потребностей клиентов, независимо от того, требуете ли вы прямых или прямоугольных конфигураций, опций крепления фланца или крепления перегородки.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Медь, Никельное покрытие |
| Женщина | Фосфорная бронза, Никельное покрытие | |
| Устойчивый контакт | Фосфор бронза | Никельное покрытие |
| Оружие / корпус | Медь из нержавеющей стали | Никельное покрытие |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

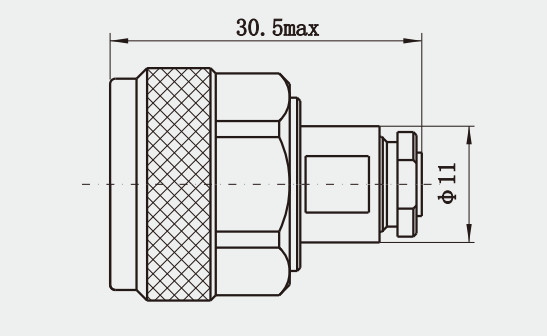

Подробный рисунок
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединитель Миллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
Особенности:
1- взаимозаменяемость: соединители N-типа могут быть взаимозаменяемы с аналогичными продуктами международного типа NG, что повышает их универсальность и гибкость.
2Области применения: из-за своей превосходной производительности и надежности соединители типа N широко используются в радиолокационных, коммуникационных, передающих данные и аэрокосмических оборудованиях.
Применение:
Лаборатория RF: В лаборатории RF N-коннекторы используются для подключения различных радиочастотных инструментов и испытательного оборудования для поддержки экспериментов с высокой частотой и высокой мощностью.
Испытание антенны: при испытании антенны для подключения антенн и испытательного оборудования используются разъемы типа N для обеспечения точности и надежности данных испытания.
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
Мы с нетерпением ждем получения вашего запроса в ближайшее время. Пожалуйста, свяжитесь с нами, что вам нужно (( длина кабеля / соединитель), так что мы можем предложить вам SPEC, и лучшее качество и обслуживание,конкурентоспособная цена, своевременный ответ, доставка вовремя
