N Мужской коаксиальный соединитель для кабельной сварки типа CXN3450/MF740A
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Коаксиальный соединитель радиочастотного типа N | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-J206G-1 | Половое положение: | Женщина |
| Выделить: | Коаксиальный соединитель RF типа сварки,N Мужской коаксиальный соединитель RF,CXN3450 RF Коаксиальный соединитель |
||

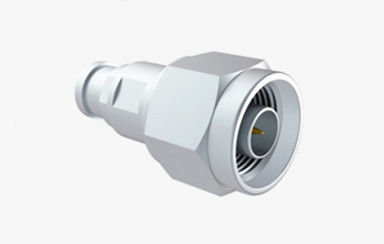

N Мужской коаксиальный соединитель для кабельной сварки типа CXN3450/MF740A
Коннекторы N-типа - это тип коаксиального коннектора с нитями, известный своими отличными свойствами противовибрации и электрическими характеристиками, с типичным диапазоном частот до 11 ГГц.могут эффективно работать до 18 ГГцЭти соединители универсальны и совместимы с различными типами радиочастотных кабелей, что делает их широко используемыми в таких отраслях промышленности, как авиация, аэрокосмическая промышленность, радиолокационные системы, микроволновая связь,цифровые коммуникации, а также измерительные приборы.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

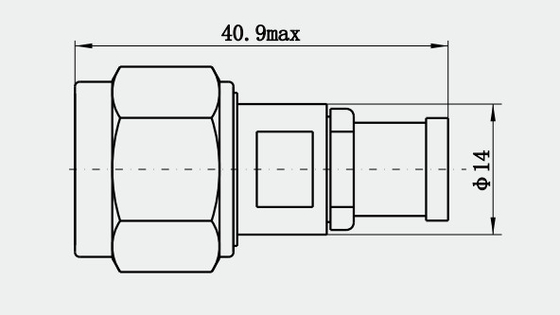

Подробный рисунок
Особенности:
1Внешний проводник: обычно изготовлен из металлического материала, с хорошей электрической проводимостью и механической прочностью, не только как схема передачи сигнала,но также играют роль в фиксации и защите внутренних частей.
2Внутренний проводник: также изготовлен из металлического материала, и внешний проводник вместе составляют канал передачи сигнала,конструкция должна обеспечивать передачу сигнала с низкими потерями и высокой эффективностью.
3Изолятор: расположен между внутренним и внешним проводниками, используется для изоляции двух, чтобы предотвратить короткое замыкание сигнала, материал обычно выбирается диэлектрическая постоянная стабильность,хорошая температурная стойкость.
4. механизм блокировки: использование натяжных соединений путем вращения замка для достижения быстрого и надежного соединения,Эта конструкция делает соединитель в вибрации или удара окружающей среды также может поддерживать стабильное соединение.
Применение:
1Беспроводное оборудование для связи: РЧ-коннекторы с N-типовым сплицевым кабелем играют важную роль в беспроводном оборудовании для связи, таком как базовые станции, антенные системы,оборудование для передачи микроволн и т.д.Его характеристики передачи с широкой полосой пропускания и низкие потери обеспечивают стабильную передачу сигнала.
2Автомобильное электронное оборудование: с улучшением автомобильной электроники, соединители типа N также используются в автомобильных радарах, навигационных системах,беспроводное зарядное оборудование и другое оборудование для удовлетворения спроса на высокочастотную передачу сигнала.
3. Медицинские устройства: в области медицинских устройств соединительные кабели типа N могут использоваться для беспроводного мониторинга медицинских устройств, передачи данных и т. д.,чтобы обеспечить точность и в режиме реального времени медицинских данных.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединительМиллиметровые волновые соединители ((2.4mm, 2.92mm) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
