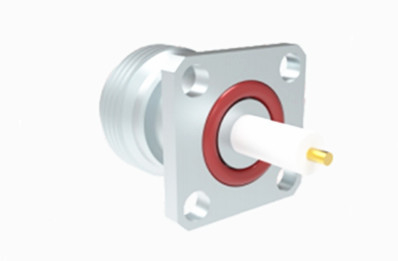

Тип N женский 4-створчатый фланцевый микрополосатый RF коаксиальный соединитель с прочной силиконовой резиновой уплотнителью
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Половое положение: | Женщина | уплотнение: | Силиконовый каучук |
| Прочность: | 500 циклов | Форма тела: | Прямой. |
| Выделить: | Коаксиальный RF-коннектор с 4-мя отверстиями,Коаксиальный соединитель RF микрополоски |
||
Тип N Женский 4-створчатый фланцевый коаксиальный соединитель с микрополосой
Коннекторы N-типа - это коаксиальные соединители, которые используют натянутый механизм сцепления, предлагая отличную устойчивость к вибрациям и превосходную электрическую производительность.Они обычно работают в диапазоне частот 11 ГГц, но могут поддерживать частоты до 18 ГГцЭти соединители универсальны и совместимы с различными типами радиочастотных кабелей, что делает их широко используемыми в таких отраслях промышленности, как авиация, аэрокосмическая промышленность, радиолокационные системы, микроволновая связь,цифровые коммуникации, и оборудования для испытаний и измерений.
Мы предоставляем варианты настройки для различных N-типовых разъемов и адаптеров для удовлетворения конкретных требований клиентов.конфигурации крепления фланца или крепления перегородки, мы можем адаптировать наши продукты к вашим потребностям.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |

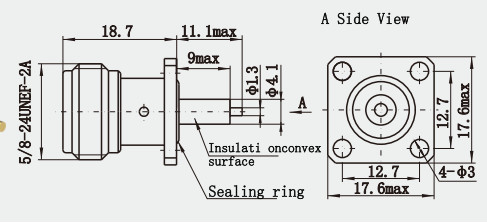

Подробный рисунок
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |
Особенности:
1Прочная конструкция: соединители типа N имеют прочную конструкцию и подходят для суровых рабочих условий или испытательных зон, которые требуют повторного подключения и выключения.
2Напряженное соединение: соединители типа N напряжены для быстрого и надежного соединения путем вращения.Эта конструкция позволяет соединителю поддерживать стабильное соединение даже в условиях вибрации или удара.
3Хорошее ограждение: оболочка соединителя типа N обычно изготавливается из металлического материала,который обладает хорошей электромагнитной защитой и может эффективно предотвратить влияние внешних электромагнитных помех на передачу сигнала.
Применение:
1Коммуникационное оборудование: соединители типа N широко используются в беспроводных коммуникационных оборудованиях, таких как базовые станции и антенные системы.широкий диапазон частот работы и низкие потери, соединители N-типа способны удовлетворить спрос на высокопроизводительные RF-соединители в этих устройствах.
2. Автомобильная электроника: В автомобильной электронике важную роль играют и N-коннекторы.Он может обеспечить надежные решения подключения для обеспечения стабильной и надежной передачи сигнала между автомобильными электронными устройствами.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| MCX/MMCX RF соединитель |
| Водопровод к коаксиальному адаптеру |
| TNC RF соединитель |
| SMP/SSMP RF соединитель |
| РЧ-коннектор SMA/SSMA |
| Микроволновые вращающиеся соединения |
| РЧ-коннектор типа N |
| BNC RF соединитель |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
