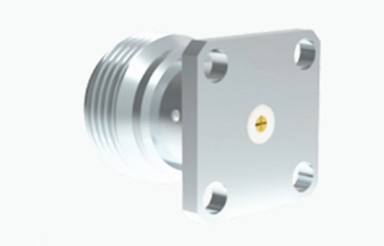

N Женский коаксиальный соединитель с микрополосой с соответствующим пинфом 0.45
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Взрыв: | ≤ 1.3 | Диапазон частот: | DC~11GHz |
| Модель: | N-KFD55 | Импеданс: | 50Ω |
| Выделить: | N женский коаксиальный соединитель RF,φ0 |
||
N женский коаксиальный соединитель RF с микрополосой, совпадающей с Pinφ0.45
Коннекторы серии N спроектированы и изготовлены в соответствии с MIL-C-39012, имеют натянутые соединения и используют воздух в качестве диэлектрика.Они обеспечивают выдающиеся электрические характеристики до 11 ГГц.Наши точные разъемы могут поддерживать частоты до 18 ГГц и адаптируются к различным радиочастотным кабелям.высокая надежность, и широкой полосы пропускания, что делает их широко используемыми в таких отраслях промышленности, как авиация, аэрокосмическая промышленность, радар, микроволновая связь, цифровые телекоммуникации и микроволновые измерения.соединитель N-типа обычно используется в качестве соединителя испытательного интерфейса., широко используется в многочисленных испытательных приборах.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

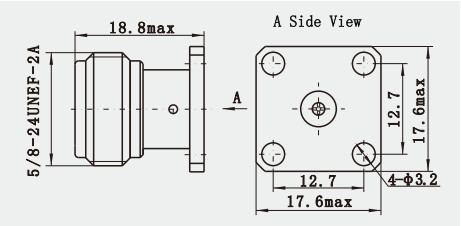

Подробный рисунок
Особенности
1Низкие потери: используя высококачественные материалы и точный процесс изготовления, соединители N-типа производят очень низкие потери в процессе передачи сигнала,который помогает повысить эффективность и качество передачи сигнала.
2Высокая долговечность: после специальной обработки и испытаний соединители типа N способны стабильно работать в суровых условиях окружающей среды (например, высокая температура, низкая температура, влажность и т. д.).) и имеют длительный срок службы.
3Хорошая совместимость: N-коннекторы совместимы со многими типами кабелей, включая полутвердые кабели и гибкие кабели и т. д., что делает их более широко применимыми в практических приложениях.
Заявления
1Медицинские устройства: соединители типа N также используются в области медицинских устройств для обеспечения надежных соединений для передачи радиочастотных сигналов в медицинском оборудовании.Для этого необходимы соединители с высокой степенью точности и надежности для обеспечения правильного функционирования медицинского оборудования.
2. Аэрокосмическая промышленность: в области аэрокосмической промышленности N-коннекторы также имеют широкий спектр применений.соединители высокой надежности для обеспечения стабильной работы оборудования в экстремальных условиях.
Каталог продукции
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединитель Миллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
Упаковка и доставка
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
