N Нержавеющая сталь женский 4-ствольный фланцевый RF коаксиальный соединитель для связи
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-KFD289G | Половое положение: | Женщина |
| Выделить: | Коаксиальный RF-коннектор с 4-мя отверстиями,N Коаксиальный соединитель RF из нержавеющей стали,Коаксиальный соединитель связи |
||

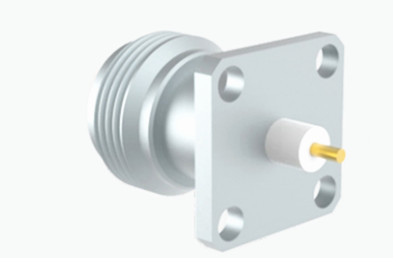

N Нержавеющая сталь женский 4-ствольный фланцевый RF коаксиальный соединитель для связи
Коннекторы типа N - это коаксиальные коннекторы с нитями, известные своими отличными антивибрационными свойствами и электрическими характеристиками, с типичным диапазоном частот до 11 ГГц.наши разъемы типа N предназначены для эффективной работы до 18 ГГцЭти соединители универсальны и совместимы с различными типами радиочастотных кабелей, что делает их широко используемыми в таких отраслях промышленности, как авиация, аэрокосмическая промышленность, радиолокационные системы, микроволновая связь,цифровые коммуникацииМы предлагаем варианты настройки для различных типов разъемов и адаптеров N-типа для удовлетворения конкретных требований клиентов.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Медь,
Никельное покрытие |
| Женщина | Фосфорная бронза,
Никельное покрытие |
|
| Устойчивый контакт | Фосфор бронза | Никельное покрытие |
| Оружие / корпус | Медь из нержавеющей стали |
Никельное покрытие |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

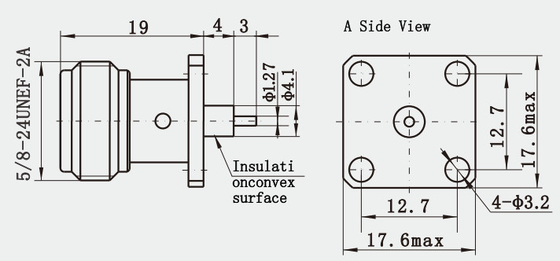

Подробный рисунок
Особенности:
1Основная структура: Основная структура соединителя типа N состоит из трех частей: внутреннего проводника, среднего и внешнего проводника, а также содержит структурные части, уплотнения и т. д.
2. Форма конструкции: Форма соединителя типа N делится на прямоугольный или прямоугольный тип и 4-створчатый тип фланца, тип прессования, тип расстояния, 2-створчатый тип панели, 4-створчатый тип панели или тип без загрузки.
Показатели эффективности
3Характеристический импеданс: Характеристический импеданс соединителей типа N обычно составляет 50 ом, что является стандартным импедансом, широко используемым в области мобильной связи, беспроводных данных,система оповещения, и т.д.
Применение:
1Базовая станция мобильной связи: благодаря высокой надежности и превосходным характеристикам интермодуляции,Коннектор типа N обычно используется в базовых станциях мобильной связи для обеспечения стабильной передачи сигнала.
2. Беспроводное оборудование связи: В беспроводном оборудовании связи высокая мощность и хорошая частота передачи частот N-типа соединителей делают их идеальным выбором.
3Трансляция и прием телевидения: N-коннекторы подходят для систем передачи и приема телевидения и могут обеспечивать стабильное соединение сигнала.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединительМиллиметровые волновые соединители ((2.4mm, 2.92mm) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
