Высокопроизводительный женский радиочастотный коаксиальный разъем типа N для связи
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-KFD383 | Половое положение: | Женщина |
| Выделить: | тип женский коаксиловый разъем n rf,Высокопроизводительный коаксиальный соединитель RF,Коаксиальный соединитель связи |
||

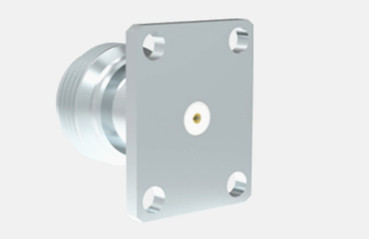

Высокопроизводительный женский радиочастотный коаксиальный разъем типа N для связи
Коннекторы N-типа - это коаксиальные коннекторы с натяжкой, известные своими надежными антивибрационными возможностями и превосходными электрическими характеристиками, обычно поддерживающими частоты до 11 ГГц.Наши передовые разъемы N-типа расширяют этот диапазон до 18 ГГц.Эти соединители универсальны и совместимы с различными типами радиочастотных кабелей, что делает их широко используемыми в таких отраслях промышленности, как авиация, аэрокосмическая промышленность, радиолокационные системы, микроволновая связь,цифровые коммуникацииМы предлагаем варианты настройки для различных типов разъемов и адаптеров N-типа для удовлетворения конкретных требований клиентов,Если вам нужна прямая или прямоугольная конфигурация, крепление фланца или крепление перегородки.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Прокладка | Силиконовый каучук | |
| Изолятор | ПТФЕ | |
| Прочность | 500 циклов | |

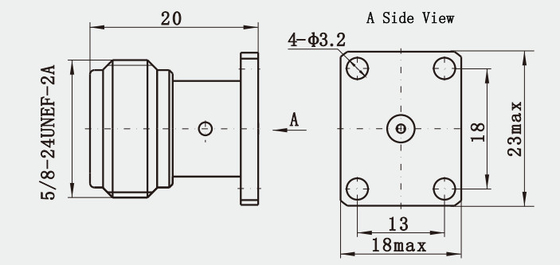

Подробный рисунок
Особенности:
1Соотношение постоянных волн напряжения (VSWR): это один из важных показателей для измерения превосходства соединителей.
Характеристики материала
2Материал внешнего проводника: внешний проводник соединителей типа N обычно изготовлен из нержавеющей стали, которая обычно более прочная, но также более дорогая в производстве.
3. соединение: N соединители натянуты, что обеспечивает хорошую механическую прочность и стабильность.
Применение:
1Радарная система: из-за своей прочной структуры, N-коннекторы хорошо работают в радарных системах и могут выдерживать большую передачу мощности.
2Спутниковая связь: N-коннекторы широко используются в системах спутниковой связи, поддерживающих передачу сигнала высокочастотного диапазона.
3Микроволновые измерительные приборы: N-коннекторы обычно используются в микроволновых измерительных приборах, которые требуют высокой частоты стабильности и защитных характеристик.
4Лабораторное испытательное оборудование: соединители типа N подходят для лабораторного испытательного оборудования, особенно в испытательном поле, которое требует повторного подключения и выключения.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| РЧ-коннектор SMA/SSMA |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| MCX/MMCX RF соединитель |
| SMP/SSMP RF соединитель |
| Герметические уплотнители стекло-металл |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| Миллиметровые волновые соединители ((2,4 мм, 2,92 мм) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
