Высокочастотный N женский 4-створчатый фланцевый микрополосатый коаксиальный соединитель RF
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Половое положение: | Женщина |
| Модель: | N-KFD468 | Диапазон частот: | DC~11GHz |
| Выделить: | Высокочастотный коаксиальный соединитель,N женский коаксиальный соединитель RF,Коаксиальный соединитель микрополоски |
||

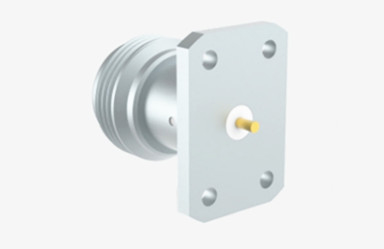

Высокочастотный N женский 4-створчатый фланцевый микрополосатый коаксиальный соединитель RF
Коннекторы типа N относятся к коаксиальным коннекторам с натяжкой, которые обладают отличной антивибрационной способностью и электрическими характеристиками.Их типичный диапазон частот может достигать до 11 ГГцОни подходят для различных типов радиочастотных кабелей и широко используются в таких областях, как авиация, аэрокосмическая, радиолокационная, микроволновая и цифровая связь,а также измерительные приборы.
Кроме того, мы способны настроить различные типы N-типовых разъемов и адаптеров для удовлетворения конкретных требований клиентов.установка на фланце или на переборке, мы можем предоставить индивидуальные решения для вас.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Медь,
Никельное покрытие |
| Женщина | Фосфорная бронза,
Никельное покрытие |
|
| Устойчивый контакт | Фосфор бронза | Никельное покрытие |
| Оружие / корпус | Медь из нержавеющей стали |
Никельное покрытие |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

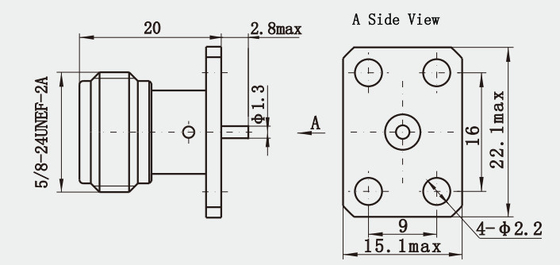

Подробный рисунок
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединительМиллиметровые волновые соединители ((2.4mm, 2.92mm) |
Особенности:
1. соединение: нитевое соединение, вращаемое блокирование, способное поддерживать стабильное соединение в условиях вибрации или удара, и легко и быстро подключаться и демонтировать.
2Низкая потеря: Принятие высококачественных материалов и точного процесса производства позволяет исключительно снизить потерю передачи сигнала, что помогает повысить эффективность и качество передачи сигнала.
3Высокая защищенность: корпус обычно изготавливается из металлического материала с хорошей электромагнитной защищенностью,которые могут эффективно предотвратить влияние внешних электромагнитных помех на передачу сигнала.
Применение:
1. Базовая станция беспроводной связи: в базе мобильной связи она используется для подключения передачи радиочастотного сигнала между передатчиком, приемником,Антенна и другое оборудование для обеспечения стабильной передачи и приема сигналов, его высокий частотный диапазон и характеристики низких потерь могут удовлетворять требованиям базовой станции к качеству сигнала и эффективности передачи.
2Микроволновая система связи: Например, в микроволновой системе связи, такой как микроволновая ретрансляционная станция и спутниковая станция связи,Коннектор N-типа может быть использован для подключения различных микроволновых устройств, включая микшер, преобразователь вверх, преобразователь вниз, усилитель мощности и т. д., чтобы реализовать передачу и обработку микроволновых сигналов и обеспечить надежность и стабильность связи.
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
