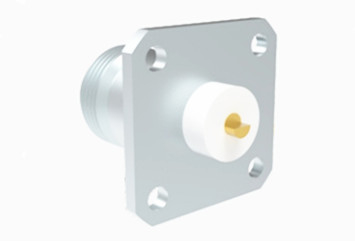

N женский никелевый 4-створчатый фланцевый коаксиальный соединитель RF с микрополоской
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-KFD480 | Половое положение: | Женщина |
| Выделить: | Коаксиальный RF-коннектор с 4-мя отверстиями,N женский коаксиальный соединитель RF,Коаксиальный соединитель микрополоски |
||
N женский никелевый 4-створчатый фланцевый коаксиальный соединитель RF с микрополоской
Коннекторы типа N представляют собой тип коаксиальных коннекторов с натяжкой, которые демонстрируют отличную антивибрационную способность и электрические характеристики.Они способны обрабатывать частоты до 18 ГГц и подходят для различных радиочастотных кабелейЭти соединители широко используются в таких приложениях, как авиация, аэрокосмическая промышленность, радар, микроволновая и цифровая связь, испытательные и измерительные приборы и многое другое.
Мы предлагаем услуги по настройке соединителей типа N для удовлетворения конкретных требований наших клиентов.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Латунь, позолоченная |
| Женщина | Фосфор бронза, позолоченная | |
| Устойчивый контакт | Фосфор бронза | Никельно покрытые, пассивированные |
| Оружие / корпус | Медь из нержавеющей стали | Позолоченная пассивация |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

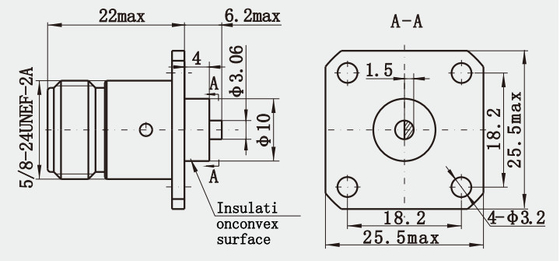

Подробный рисунок
Особенности:
1. Сильная долговечность: после специальной обработки и испытаний он может стабильно работать в суровых условиях окружающей среды, таких как высокая температура, низкая температура, влажность и другие условия,и имеет длительный срок службы.
2. Высокое сопротивление мощности: высокая способность обработки мощности, способная выдерживать высокомощные радиочастотные сигналы, подходящие для передатчиков, усилителей и других приложений, которым необходимо обрабатывать высокомощные сигналы.
3Совместимость: совместима со многими типами кабелей, включая полутвердые кабели и гибкие кабели и т. д., что имеет более широкое применение в практических приложениях.
Применение:
1Система связи самолета: в системах связи, навигации, радаров и других системах на борту самолета для подключения всех видов электронного оборудования и антенн используются соединители типа N.такие как системы связи VHF, радиолокационные транспондеры управления воздушным движением, метеорологические радиолокационные аппараты и т.д.,для обеспечения того, чтобы воздушное судно в процессе полета с землей и стабильность связи между другими воздушными судами и передачи данных.
2. Система спутниковой связи: в полезной нагрузке спутника она используется для подключения коммуникационного оборудования, датчиков, системы электроснабжения и т.д.на спутнике для осуществления передачи сигнала и обмена данными между спутником и наземной станцией, а его высокая надежность и долговечность могут быть адаптированы к суровым условиям космической среды.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| Миллиметровые волновые соединители ((2,4 мм, 2,92 мм) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
