Никельно покрытый N мужской фланцевый RF коаксиальный соединитель с микрорешеткой
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Тип RF коаксиальное Conector n | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Диапазон частот: | DC~11GHz |
| Модель: | N-J200 | Половое положение: | Мужчина |
| Сопротивление изоляции: | ≥ 500 МΩ | Взрыв: | ≤ 1.3 |
| Выделить: | Фланцевый радиочастотный коаксиальный разъем,Никель покрыл коаксиловый разъем RF,Коаксиальный соединитель микрополоски |
||

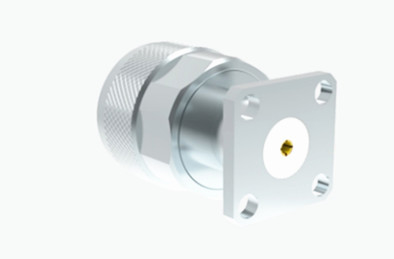

Никельно покрытый N мужской фланцевый RF коаксиальный соединитель с микрорешеткой
Коннекторы типа N относятся к категории коаксиальных коннекторов с натяжкой, которые обладают замечательной антивибрационной способностью и электрическими характеристиками.Их типичный диапазон частот до 11 ГГцЭти разъемы универсальны и могут использоваться с различными типами радиочастотных кабелей.Они широко применяются в различных областях, таких как авиация., аэрокосмические, радиолокационные, микроволновые и цифровые коммуникации, испытательные и измерительные приборы и многое другое.
Мы предоставляем услуги по настройке соединителей типа N и адаптеров для удовлетворения конкретных потребностей наших клиентов.установка на фланце или на переборке, мы можем адаптировать наши продукты к вашим конкретным требованиям.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50Ω | |
| Диапазон частот | DC ~ 11 ГГц ((Max.18 ГГц) | |
| Номинальное напряжение | 1000VRMS* (макс.Уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500VRMS* ((Max.Sea Level) | |
| Сопротивление изоляции | ≥ 5000 МΩ | |
| Центровое сопротивление | Внешний проводник | ≤ 0,5 мΩ |
| Центральный дирижер | ≤ 1,5 мΩ | |
| VSWR | ≤ 1.3 | |
| Материалы и механические характеристики | ||
| Центральный дирижер | Мужчина | Медь,
Никельное покрытие |
| Женщина | Фосфорная бронза,
Никельное покрытие |
|
| Устойчивый контакт | Фосфор бронза | Никельное покрытие |
| Оружие / корпус | Медь из нержавеющей стали |
Никельное покрытие |
| Сцепка для кабелей | Медь | Никельное покрытие |
| Изолятор | ПТФЕ | |
| Прокладка | Силиконовый каучук | |
| Прочность | 500 циклов | |

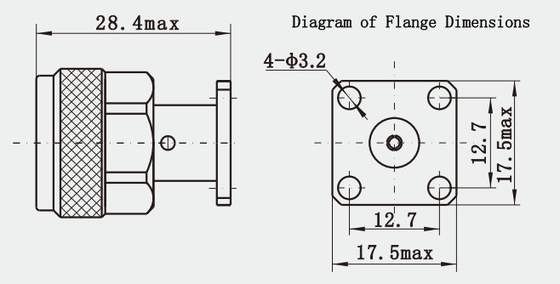

Подробный рисунок
Особенности:
1Высокая защищенность: корпус обычно изготавливается из металлического материала с хорошей электромагнитной защищенностью,которые могут эффективно предотвратить влияние внешних электромагнитных помех на передачу сигнала.
2. Высокое сопротивление мощности: высокая способность обработки мощности, способная выдерживать высокомощные радиочастотные сигналы, подходящие для передатчиков, усилителей и других приложений, которым необходимо обрабатывать высокомощные сигналы.
3. Сильная долговечность: после специальной обработки и испытаний он может стабильно работать в суровых условиях окружающей среды, таких как высокая температура, низкая температура, влажность и другие условия,и имеет длительный срок службы.
Применение:
1. Система управления промышленной автоматизацией: в некоторых системах промышленной автоматизации, требующих дистанционного управления и мониторинга, таких как система управления автоматизацией производственной линии,Система управления роботом, и т. д., N-типовой разъем может быть использован для подключения контроллера, датчика, привода и другого оборудования между передачей радиочастотного сигнала, для достижения дистанционного управления и сбора данных.
2. Медицинское оборудование: В медицинском оборудовании для визуализации, оборудовании для радиочастотной терапии и другом медицинском оборудовании для подключения компонентов оборудования, таких как радиочастотные зонды, можно использовать разъемы типа N.передатчики, приемные катушки и т.д., чтобы обеспечить стабильную передачу радиочастотных сигналов и нормальную работу оборудования.
Каталог продукции:
| РЧ-адаптер |
| Сборки радиочастотных кабелей |
| Герметические уплотнители стекло-металл |
| Коннектор серии J30J |
| Микроволновые вращающиеся соединения |
| Водопровод к коаксиальному адаптеру |
| РЧ-коннектор SMA/SSMA |
| SMP/SSMP RF соединитель |
| MCX/MMCX RF соединитель |
| TNC RF соединитель |
| РЧ-коннектор типа N |
| BNC RF соединитель Миллиметровые волновые соединители ((2.4 мм, 2.92 мм) |
Упаковка и доставка:
* Стандартная экспортная коробка
* В соответствии с требованиями клиентов
Примечание:
У нас более 10 000 видовN тип Коннектор, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
