Профессиональный контактный латунь никелированный TNC мужской прямоугольный нержавеющий сталь RF коаксиальный соединитель
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Соединитель TNC RF | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Стандарт проектирования: | IEC 60169-17 |
| Контактный материал: | Латунь, BeCu | Прочность: | 500 циклов |
| Тип: | Прямой. | Применение: | RF |
| Половое положение: | Мужчина | ||
| Выделить: | Медный контактный мужской RF коаксиальный разъем,Профессиональный коаксиальный соединитель из нержавеющей стали,Никель покрыл коаксиловый разъем RF |
||

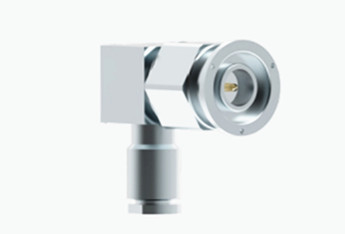

Никельно покрытый TNC мужской прямоугольный RF коаксиальный соединитель из нержавеющей стали
Продукт серии TNC разработан как натянутый вариант соединителя BNC.водонепроницаемые агрегаты с постоянным импедансом 50 ОмОни работают от постоянного тока до 11 ГГц и бывают двух типов: стандартной и обратной полярности.Хотя их производительность может не совпадать с производительностью промышленных или высококачественных изделийTNC соединители широко используются для подключения антенн и имеют много применений в авионике, обороне, связи,и общих промышленных рынковТакже доступны обратная полярность и 75-охмные TNC-коннекторы.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
Электрические характеристики | ||||
Импеданс | 50Ω | |||
Диапазон частот | DC ~ 4 ГГц | |||
Номинальное напряжение | 2500VRMS (максимальный уровень моря) | |||
Диэлектрики Напряжение-сопротивление | 750VRMS (максимальный уровень моря) | |||
Сопротивление изоляции | ≥ 2000 МΩ | |||
Сопротивление на контакт | Внешний проводник | ≤6mΩ | ||
Центральный дирижер | ≤ 1,5 мΩ | |||
VSMR | ≤ 1.3 | |||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |

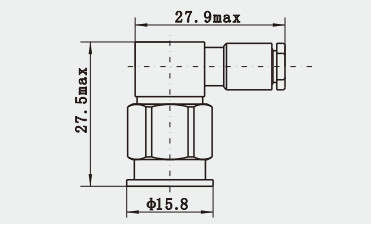

Подробный чертежНикельно покрытый TNC мужской прямоугольный RF коаксиальный соединитель из нержавеющей стали :
Единица: ((мм)
Особенности:
1Структурный проект
Напряженное соединение: TNC-коннекторы используют механизм напряженного соединения, это соединение позволяет крепко закрепиться при соединении,эффективно предотвращает ослабление соединения из-за вибрации, тяга и другие факторы, обеспечивающие стабильность и надежность передачи сигнала, особенно подходящие для случаев с высокими требованиями к стабильности соединения, таких как аэрокосмическая,базовые станции связи и так далее.
Малая и средняя мощность: соединители малой и средней мощности, их структура и электрические свойства для удовлетворения потребностей в передаче радиочастотного сигнала малой и средней мощности в общих коммуникациях,испытания и измерения и другие области широко используются.
Механические характеристики
2. Сильное сопротивление вибрациям: из-за использования резьбовых соединений и надежной конструкции, TNC соединители имеют высокий уровень сопротивления вибрациям,способен поддерживать стабильное соединение в суровых механических условиях, подходящий для авиации, аэрокосмической промышленности и других областей в условиях вибрации и ударов.
Высокая надежность: после строгой разработки и испытаний, TNC соединители имеют высокую надежность, могут работать стабильно в течение длительного времени, уменьшить количество сбоев и технического обслуживания, снизить стоимость использования.
Применение:
1Базовая станция беспроводной связи
В базовых станциях мобильной связи, TNC разъемы используются для подключения передатчиков, приемников, антенн и другого оборудования для передачи радиочастотного сигнала.такие как низкие потери и стабильные характеристики совпадения импеданс, обеспечивать эффективную передачу сигналов между устройствами, уменьшая ослабление и искажение сигнала.голосовые звонки или передача данных;, который опирается на стабильное и надежное радиочастотное соединение, в котором ключевую роль играет TNC-соединитель.
2Системы микроволновой связи
В микроволновых системах связи, таких как микроволновые ретрансляционные станции и наземные станции спутниковой связи, TNC-коннекторы используются для подключения микроволнового оборудования, такого как смесители, конвертеры,преобразователи и усилители мощностиПоскольку микроволновые сигналы требуют высокой стабильности и точности передачи, the high-precision manufacturing process and good electrical performance of TNC connectors can meet the demand for microwave signal transmission and ensure the accurate transmission of signals between different devices, гарантируя таким образом нормальную работу микроволновых систем связи.
Примечание:
У нас более 10 000 видовКоннектор TNC, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
