Высокая прочность TNC Female Bulkhead RF Коаксиальный соединитель для кабеля CXN3506 / MF108A Импеданс 50Ω
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Покрытие: | Никельно покрытые | Импеданс: | 50Ω |
|---|---|---|---|
| Контактный материал: | Латунь, BeCu | Прочность: | 500 циклов |
| Диапазон частот: | DC~11GHz | Номинальное напряжение: | 500VRMS* |
| Среднее давление: | 1500VRMS* | Сопротивление изоляции: | ≥ 5000 МΩ |
| Выделить: | Высокопрочный коаксиальный соединитель RF,CXN3506 RF Коаксиальный соединитель,коаксиловый разъем 50Ω RF |
||

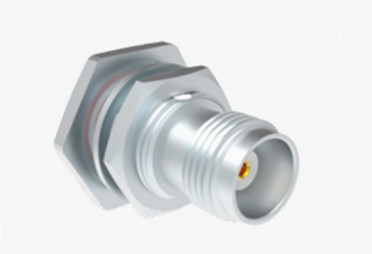

TNC Female Bulkhead RF Coaxial Connector для кабеля CXN3506/MF108A
Продукт серии TNC представляет собой натянутый вариант соединителя BNC, разработанный с винтовыми нитями для безопасного соединения.водонепроницаемые устройства с постоянным импедансом 50 ОммСуществуют два типа TNC разъемов: стандартный и обратный полярный.
Эти экономически эффективные соединители обычно используют литые и отливные компоненты.они идеально подходят для различных коммерческих применений. TNC-коннекторы широко используются в антенных соединениях и имеют многочисленные применения в авионике, обороне, связи и на общем промышленном рынке.Обратная полярность и 75-охмные разъемы TNC также доступны.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 11 ГГц
|
|||
|
Номинальное напряжение
|
500VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
1500VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 5000 МΩ
|
|||
|
Сопротивление на контакт
|
Внешний проводник
|
≤ 0,5 мΩ
|
||
|
Центральный дирижер
|
≤ 2,0 мΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |
Особенности:
1. надежное нитевое соединение: нитевое соединение более прочное, чем соединение типа snap, которое может обеспечить стабильное соединение в условиях высокой вибрации,и обычно имеет функцию самозамыкания, что может эффективно предотвратить ослабление разъема.
2. Сильные противоотпущенные характеристики: натянутый соединитель имеет функцию самозамыкания, которая может эффективно повысить надежность соединения,предотвращение воздействия передачи сигнала из-за ослабления.
3Хорошая водонепроницаемость: соединительная часть имеет герметичную конструкцию, которая имеет хорошую водонепроницаемость и подходит для использования в наружной или влажной среде.
Применение:
1. Строительство беспроводных базовых станций: в беспроводных сетях связи, таких как 2G, 3G, 4G, 5G, строительство и обслуживание базовых станций,Кабельные разъемы TNC используются для подключения оборудования базовой станции и антенн между радиочастотными кабелями, чтобы обеспечить стабильную передачу сигналов, чтобы обеспечить качество связи.
2Система спутниковой связи: В спутниковой наземной станции для подключения спутникового оборудования связи и антенны используется кабельный соединитель TNC.для реализации передачи и приема спутниковых сигналов, и обеспечить бесперебойную спутниковую связь.
Радио- и телевизионная промышленность
3Производство и передача программ: в студии радио и телевидения, грузовиках OB и других местах для подключения видеокамер используются кабельные разъемы TNC,микрофоны и другое оборудование для аудио- и видеосъемки, а также оборудование для постпродукции, а также производство программных сигналов через кабель к передатчику или вещательной системе, чтобы обеспечить высокое качество передаваемых программных сигналов.

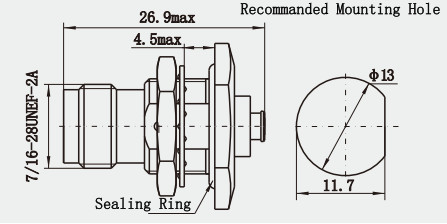

Подробный рисунок:
Единица: ((мм)
Примечание:
У нас более 10 000 видовКоннектор TNC, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
