TNC Female Nickel Plated Surface RF Coaxial Connector для кабеля MF147A/MF147B
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | TNC Conector | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Прочность: | 500 циклов |
| Контактный материал: | Латунь, BeCu | Материал: | Бас |
| Стандарт проектирования: | IEC 60169-17 | Тип: | Прямой. |
| Выделить: | Коаксиальный RF-коннектор женского типа TNC,MF147B RF Коаксиальный соединитель,Никельно покрытый RF коаксиальный соединитель поверхности |
||

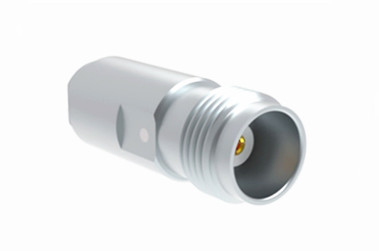

TNC Female Nickel Plated Surface RF Coaxial Connector для кабеля MF147A/MF147B
Продукт серии TNC представляет собой натянутый вариант соединителя BNC, характеризующийся механизмом сцепления винтовой нитки.и водонепроницаемыми блоками, поддерживающими постоянный импеданс 50 ОммСуществуют два варианта разъемов TNC: стандартный и обратный полярный.Эти экономически эффективные соединители обычно включают литые и отливные компонентыХотя их производительность может не совпадать с производительностью промышленных или высокопроизводительных изделий, они хорошо подходят для широкого спектра коммерческих применений.Коннекторы TNC широко используются в соединениях антенн и имеют различные применения в авионике, связи и общей промышленности.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 4 ГГц
|
|||
|
Номинальное напряжение
|
2500VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
750VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
Сопротивление на контакт
|
Внешний проводник
|
≤6mΩ
|
||
|
Центральный дирижер
|
≤ 1,5 мΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |
Спецификация по окружающей среде:
| Операционная температура | -30 до +70 градусов Цельсия |
| Рейтинг ИС (связанный) | IP64 |

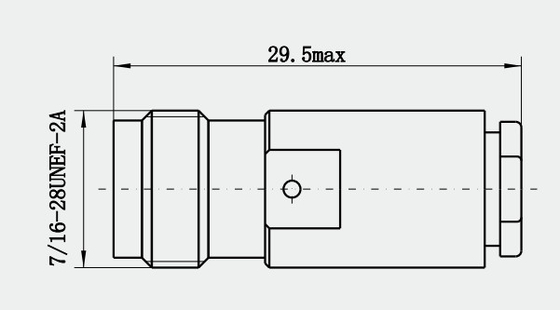

Подробный рисунок
Особенности:
1Низкая потеря вставки: вводит очень мало ослабления сигнала по мере прохождения сигнала, и, как правило, в высокочастотных приложениях потеря вставки низкая,с минимальным влиянием на точность и точность передачи сигнала.
2Высокая потеря возврата: при высокой потере возврата (потеря отражения) он может эффективно предотвратить отражение сигнала, уменьшить помехи и искажения сигнала,и обеспечить стабильность и последовательность передачи сигнала.
3Хорошее сопоставление импеданса: общий импеданс составляет 50Ω, что совместимо с большинством радиочастотных систем и обеспечивает стабильность передачи сигнала.
Применение:
1. Беспроводная базовая станция: используется для подключения оборудования базовой станции и антенны для обеспечения эффективной передачи беспроводных сигналов.Коннектор TNC может гарантировать стабильность соединительного радиочастотного коаксиального кабеля между оборудованием базовой станции и антенной, чтобы беспроводные сигналы могли передаваться и приниматься точно и быстро.
2Сетевое оборудование: соединение, включающее часть беспроводной связи в сетевом оборудовании, такое как маршрутизаторы и коммутаторы, может использовать TNC-коннекторы для передачи и обмена данными.
Примечание:
У нас есть более 10 000 типов TNC Connector, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с вашей информацией.
