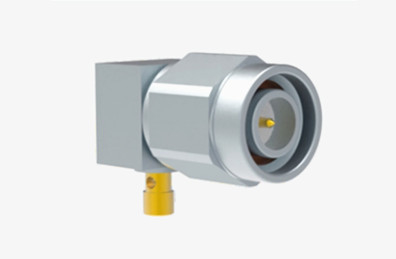

TNC мужской RF коаксиальный соединитель под правым углом для кабеля RG316
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Соединитель TNC RF | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Стандарт проектирования: | IEC 60169-17 |
| Контактный материал: | Латунь, BeCu | Прочность: | 500 циклов |
| Тип: | Ра | Применение: | RF |
| Половое положение: | Мужчина | ||
| Выделить: | TNC мужской RF коаксиальный соединитель,Коаксиальный соединитель RF прямого угла,Коаксиальный соединитель для кабеля RG316 |
||
TNC мужской RF коаксиальный соединитель под правым углом для кабеля RG316
Серия TNC представляет собой натянутую адаптацию разъема BNC, отличающуюся механизмом сцепления винтовой нитки и компактным, натянутым, водонепроницаемым дизайном.Он поддерживает постоянный импеданс 50 Ом на широком частотном спектре от постоянного до 11 ГГцЭта серия предлагает два варианта: стандартную и обратную полярность, удовлетворяя различным потребностям подключения.эти соединители могут не достигать уровня производительности альтернатив премиум-класса промышленного классаТем не менее, они превосходят в многочисленных сценариях коммерческого использования.и более широких промышленных секторовКроме того, обратная полярность и варианты 75 Ом дополнительно расширяют их применимость в различных отраслях.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 4 ГГц
|
|||
|
Номинальное напряжение
|
2500VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
750VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
Сопротивление на контакт
|
Внешний проводник
|
≤6mΩ
|
||
|
Центральный дирижер
|
≤ 1,5 мΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |

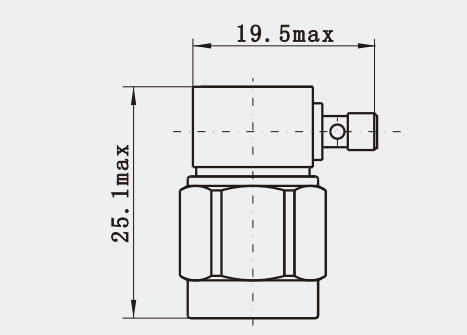

Подробный чертежTNC мужской RF коаксиальный соединитель под правым углом для кабеля RG316 :
Единица: ((мм)
Особенности:
1. Стабильное нитевое соединение: нитевое соединение прочнее и надежнее, чем соединение типа snap,который обеспечивает стабильное соединение в условиях высокой вибрации и не легко случайно отключается.
2. Противоразвязка конструкция: натянутый разъем имеет функцию самозамыкания, которая эффективно предотвращает развязку разъема и повышает надежность соединения,подходящий для применения, требующего частого подключения и выключения
Применение:
Антенна измерения спутниковой навигации: РЧ-коннектор в антенне измерения спутниковой навигации в основном представляет собой TNC-коннектор.который может реализовать измерения и позиционирование на уровне сантиметров в сложной наружной средеНапример, TNC соединитель соединяет антенну измерения спутниковой навигации и внешнее оборудование, передает беспроводный сигнал и поставляет энергию в сценах геодезического картографирования, океанического исследования,обследование каналов, обследование дноуглубления, сейсмический мониторинг, мониторинг деформации моста, мониторинг оползней, автоматическая работа причала и так далее.
Примечание:
У нас более 10 000 видовКоннектор TNC, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
