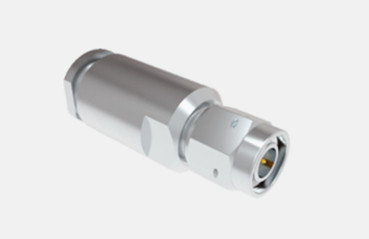

TNC мужской коаксиальный соединитель RF из нержавеющей стали для кабеля LMR-400/FS6057 ((S)
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | TNC Conector | Покрытие: | Покрытые золотом или никелем |
|---|---|---|---|
| Импеданс: | 50Ω | Сертификат: | ISO-9001-2015 |
| Прочность: | 500 циклов | Контактный материал: | Латунь, BeCu |
| Применение: | Микроволна | ||
| Выделить: | TNC мужской RF коаксиальный соединитель,FS6057 ((S) SS RF Коаксиальный соединитель,LMR-400 RF Коаксиальный соединитель |
||
TNC мужской коаксиальный соединитель RF из нержавеющей стали для кабеля LMR-400/FS6057 ((S)
Серия TNC представляет собой натянутый вариант соединителя BNC, с его TNC RF аналогами, отличающимися сцеплением винтовой нитки.поддерживает устойчивый импеданс 50 Ом на широком частотном спектре от постоянного тока до 11 ГГцОни доступны как в стандартных, так и в обратных конфигурациях полярности, они обычно изготавливаются с использованием литых и отливных компонентов, предлагая доступное решение.Хотя их производительность может не соперничать с производительностью высококачественных промышленных изделий, TNC соединители отлично подходят для широкого спектра коммерческих приложений, особенно в антенных соединениях в авионике, связи и общей промышленности рынков.Обратная полярность и 75 Ом версии также доступны для удовлетворения конкретных потребностей.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
Электрические характеристики | ||||
Импеданс | 50Ω | |||
Диапазон частот | DC ~ 4 ГГц | |||
Номинальное напряжение | 2500VRMS (максимальный уровень моря) | |||
Диэлектрики Напряжение-сопротивление | 750VRMS (максимальный уровень моря) | |||
Сопротивление изоляции | ≥ 2000 МΩ | |||
Сопротивление на контакт | Внешний проводник | ≤6mΩ | ||
Центральный дирижер | ≤ 1,5 мΩ | |||
VSWR | ≤ 1.3 | |||
Мехаспецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |
Подробный рисунок
Особенности:
1.Устойчивое натянутое соединение: натянутое соединение прочнее и надежнее, чем соединение типа snap,который обеспечивает стабильное соединение в условиях высокой вибрации и не легко случайно отключается.
2Широкий спектр типов: прямые, 90-градусные прямоугольные, перегородки, 4-ствольные панели или свободномонтируемые типы могут быть выбраны в соответствии с различными сценариями применения и ограничениями пространства.
Применение:
1Промышленная автоматизация: в системах промышленной автоматизации для подключения датчиков могут использоваться TNC-коннекторы.контроллеры и приводы для реализации беспроводной передачи данных и повышения эффективности промышленного производства и автоматизации.
2Научные исследования и образование: В научных исследованиях и образовательных экспериментахКоннекторы TNC часто используются для подключения различного экспериментального оборудования и учебного оборудования для поддержки передачи высокочастотных сигналов, чтобы удовлетворить потребности исследователей и студентов в проведении экспериментов и исследований.
