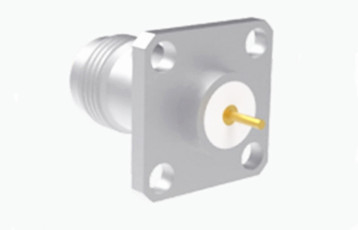

TNC женская 4-ствольная фланцевая установка с длинным микрополосочным RF-коннектором
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | TNC Conector | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Прочность: | 500 циклов |
| Контактный материал: | Латунь, BeCu | Материал: | Бас |
| Стандарт проектирования: | IEC 60169-17 | Тип: | Прямой. |
| Выделить: | Женский РЧ-коннектор TNC,Длинный микрополосатый RF-коннектор,4-створчатый фланцевый RF-коннектор |
||
TNC женская 4-ствольная фланцевая установка с длинным микрополосочным RF-коннектором
Продукт серии TNC представляет собой натянутый вариант соединителя BNC, разработанный с винтовыми нитями для безопасного соединения.водонепроницаемые устройства имеют постоянный импеданс 50 Ом и работают в диапазоне частот DC-11 GHzСуществуют два основных типа TNC-коннекторов: стандартный и обратный полярный.Эти недорогие соединители идеально подходят для различных коммерческих применений.Хотя их производительность может не совпадать с производительностью промышленных или высокопроизводительных продуктов, они широко используются для подключения антенн и имеют многочисленные применения в авионике, связи,и общих промышленных рынков.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
Электрические характеристики | ||||
Импеданс | 50Ω | |||
Диапазон частот | DC ~ 4 ГГц | |||
Номинальное напряжение | 2500VRMS (максимальный уровень моря) | |||
Диэлектрики Напряжение-сопротивление | 750VRMS (максимальный уровень моря) | |||
Сопротивление изоляции | ≥ 2000 МΩ | |||
Сопротивление на контакт | Внешний проводник | ≤6mΩ | ||
Центральный дирижер | ≤ 1,5 мΩ | |||
VSMR | ≤ 1.3 | |||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |
Спецификация по окружающей среде:
| Операционная температура | -30 до +70 градусов Цельсия |
| Рейтинг ИС (связанный) | IP64 |

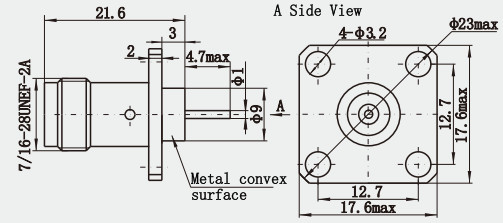

Подробный рисунок
Особенности:
1Миниатюризация и легкий вес: соединители Microstrip TNC, как правило, компактны по конструкции, небольшие по размеру и легкий по весу.который позволяет легко использовать его в оборудовании или схемах с ограниченным пространством, такие как современное оборудование связи, электронное оборудование в аэрокосмической области и т.д.
Многослойная структура: обычно состоит из нескольких слоев материалов, включая проводящий слой, диэлектрический слой и изоляционный слой. Проводящий слой используется для передачи сигналов,диэлектрический слой играет роль поддержки и изоляции, а изоляционный слой защищает внутреннюю структуру и предотвращает утечку сигнала.
2. Золотое пальцевое соединение: некоторые микрополосы TNC-коннекторы используют золотое пальцевое соединение, которое имеет хорошую электрическую производительность и механическую стабильность, обеспечивает надежную передачу сигнала,и облегчает подключение к другим микрополоскам или компонентам.
Применение:
1.Система авионики: в системе авионики самолета, TNC соединитель может быть использован для подключения системы управления полетом, навигационной системы, системы связи и другого ключевого оборудования,чтобы обеспечить нормальную передачу данных о полете и связь между различными системами., чтобы обеспечить безопасность полетов.
2Применение: широко используется в радиооборудовании и приборах для соединения радиочастотных коаксиальных кабелей, особенно подходящих для мобильного оборудования связи в условиях вибрации,такие как сотовая телефонная базовая станция антенна соединение, беспроводное оборудование связи, внутреннее подключение.
Примечание:
У нас есть более 10 000 типов TNC Connector, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с вашей информацией.
