Серия TNC женский 4-створчатый фланцевый RF коаксиальный соединитель с микрополоской
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | BNC RF Conector | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Прочность: | 500 циклов | Контактный материал: | Латунь, BeCu |
| Материал: | Медь | Стандарт проектирования:: | IEC 60169-8 |
| Тип: | Прямой. | Половое положение: | Женщина |
| Выделить: | Коаксиальный RF-коннектор с 4-мя отверстиями,Коаксиальный соединитель RF микрополоски,Коаксиальный соединитель серии TNC |
||

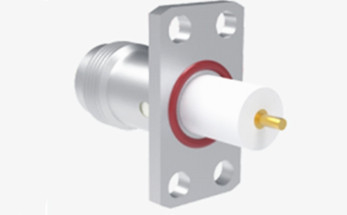

Серия TNC женский 4-створчатый фланцевый RF коаксиальный соединитель с микрополоской
Коннектор TNC, также известный как коннектор Bayonet Neill Concelman, представляет собой миниатюрный RF-коннектор с быстрым подключением/отключением, предназначенный для использования в коаксиальных кабелях.Он имеет два штыка штыка на женском соединителеКоннекторы TNC идеально подходят для соединения миниатюрных и субминиатюрных коаксиальных кабелей (например, RG-58, RG-59 до RG-179,RG-316)Они обычно используются в радио, телевидении и других радиочастотных электронных оборудованиях, испытательных приборах, видеосигналах и когда-то были популярны для компьютерных сетей 10BASE2.Коннекторы TNC доступны как в версиях с импеданцией в 50 Ом, так и в 75 Ом, чтобы соответствовать характеристике импеданции кабеляОни хорошо работают в приложениях с более низкой микроволновой частотой, включая мониторы, локальные сети, телекоммуникационные устройства и испытательное оборудование.Структура штыка позволяет быстрое включение и выключение и взаимозаменяется с международными соединителями того же типаЭта конструкция делает их подходящими для соединения коаксиальных кабелей в различных радиооборудованиях и приборах.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
| Электрические характеристики | ||
| Импеданс | 50 Омм | |
| Диапазон частот | DC ~ 4 ГГц | |
| Номинальное напряжение | 500 VRMS (максимальный уровень моря) | |
| Диэлектрики Напряжение-сопротивление | 1500 VRMS (максимальный уровень моря) | |
| Сопротивление изоляции | ≥ 5000 МОм | |
| Сопротивление на контакт | Внешний проводник | ≤ 2,0 мОхм |
| Центральный дирижер | ≤ 0,5 мОхм | |
| VSMR | ≤ 1.3 | |

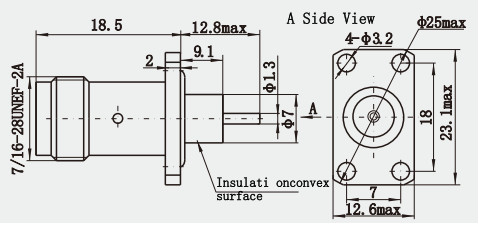

Рисунок продукта
| Материалы и механические характеристики | |||
| Центральный дирижер | Мужчина/запри | Медь | Покрытые золотом |
| Женщина/Подставка | Сн-П бронза | Покрытые золотом | |
| Контакт устойчивости | Бериллиевая бронза | Никельное покрытие | |
| Оружие / корпус | Медь, нержавеющая стали | Никельное покрытие | |
| Изоляторы | ПТФЕ | ||
| Печатный кольцо | Силиконовый каучук | ||
| Прочность | 500 циклов | ||
| Соответствует требованиям RoHS | Да, да. |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 0.6N максимум |
| Сила разъединения | 0.6 N максимум |
Спецификация по окружающей среде:
| Операционная температура | -45 до +85 градусов Цельсия |
| Рейтинг ИС (связанный) | IP67 |
Особенности:
1Хорошие высокочастотные характеристики: он может работать в более высоком диапазоне частот, чтобы удовлетворить требования современных коммуникационных технологий для высокоскоростной передачи данных.и его рабочая полоса частот обычно охватывает диапазон от нескольких до десятков ГГц, который подходит для передачи высокочастотных сигналов, таких как микроволновые и миллиметровые волны.
2Низкие потери: потери проводника и диэлектрические потери микрополоски относительно низкие, что делает потери энергии сигнала в процессе передачи небольшими,обеспечивает качество сигнала и эффективность передачи, и улучшает общую производительность системы.
Применение:
1. Подключение экспериментального оборудования: В лабораториях научно-исследовательских учреждений и университетов для подключения различного экспериментального оборудования используются TNC-коннекторы,такие как спектроанализаторы, сетевые анализаторы, генераторы сигналов и т.д., чтобы поддержать передачу и измерение высокочастотных сигналов и удовлетворить потребности исследователей в проведении различных экспериментальных исследований.
2Подключение учебного оборудования: при обучении электронной информации и другим связанным с ней специальностям для подключения учебного экспериментального оборудования могут использоваться TNC-подключатели.Например, принцип общения экспериментальной коробки, электронные схемы экспериментальной коробки и т.д., чтобы помочь студентам лучше понять и овладеть соответствующими знаниями и навыками.
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
