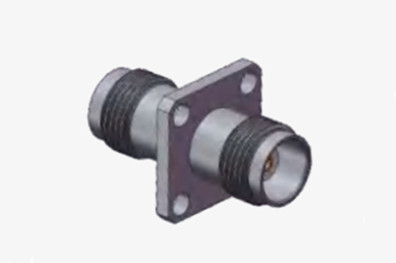

Никельно-планированный TNC женский к женскому коаксиальный соединитель RF с фланцем с 4-мя отверстиями
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | TNC Conector | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Прочность: | 500 циклов |
| Контактный материал: | Латунь, BeCu | Материал: | Медь |
| Стандарт проектирования: | IEC 60169-17 | Тип: | Прямой. |
| Выделить: | Коаксиальный RF-коннектор с 4-мя отверстиями,Никель покрыл коаксиловый разъем RF |
||
Никельно-планированный TNC женский к женскому коаксиальный соединитель RF с фланцем с 4-мя отверстиями
Продукт серии TNC представляет собой натянутый вариант соединителя BNC, отличающийся своим механизмом сцепления винтовой нитки.и водонепроницаемые устройства предназначены для поддержания постоянного импеданса 50 Ом и работают в диапазоне частот от постоянного до 11 ГГцСуществуют два варианта TNC-коннекторов: стандартный и обратный полярный.Хотя их производительность может не совпадать с производительностью промышленных или высокопроизводительных изделий, они хорошо подходят для широкого спектра коммерческих приложений.и различных промышленных секторов.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 4 ГГц
|
|||
|
Номинальное напряжение
|
2500VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
750VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
Сопротивление на контакт
|
Внешний проводник
|
≤6mΩ
|
||
|
Центральный дирижер
|
≤ 1,5 мΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |
Спецификация по окружающей среде:
| Операционная температура | -30 до +70 градусов Цельсия |
| Рейтинг ИС (связанный) | IP64 |

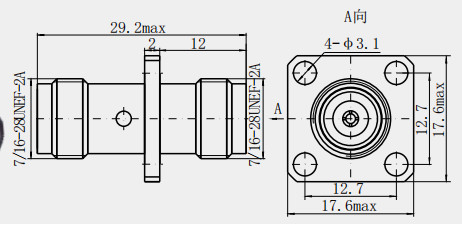

Подробный рисунок
Особенности:
Для электрической производительности
1Широкий диапазон частот: способен выдерживать частоты до 11 ГГц, а некоторые прецизионные конструкции могут даже применяться до 18 ГГц,которые могут удовлетворять потребностям различных сценариев применения высокочастотных устройств.
2Хорошее сопоставление импеданса: общий импеданс 50Ω необходим для обеспечения стабильности и производительности передачи сигнала,который уменьшает отражение и искажение сигнала и обеспечивает точность передачи сигнала.
3Низкая потеря вставки: низкая потеря вставки означает, что сигналы, проходящие через соединитель, будут вводить только небольшое количество ослабления сигнала,имеющий низкое влияние на точность и точность передачи сигнала, особенно в высокочастотных приложениях.
Применение:
Обмен информацией
1. Базовая станция беспроводной связи: В базовых станциях мобильной связи, адаптеры TNC используются для подключения различных компонентов RF, таких как антенны, фильтры, усилители мощности и так далее.Благодаря хорошим электрическим характеристикам и механической прочности, он может обеспечить стабильную передачу высокочастотных сигналов, уменьшить потерю и помехи сигнала и улучшить качество связи и охват базовой станции.интерфейс антенны базовой станции приспособлен к кабелю питания для обеспечения эффективной передачи и приема сигнала;.
2Система микроволновой связи: в микроволновой связиTNC адаптеры могут быть использованы для подключения различных компонентов передачи, таких как волновод и коаксиальный кабель для реализации передачи и распределения микроволновых сигналовЕго высокоточная нитеная структура соединения может обеспечить хороший контакт при высокой частоте, уменьшить VSWR и улучшить эффективность передачи микроволновых сигналов,который обычно используется в микроволновых релейных станциях, наземные станции спутниковой связи и другое оборудование.
3. Система кабельного телевидения: Дистрибьютор сигнала кабельного телевидения сети, филиал и другое оборудование, часто используют адаптер TNC для подключения коаксиального кабеля, распределение телевизионного сигнала к различным пользовательским терминалам.Адаптер TNC водонепроницаемый, пылестойкость и устойчивые электрические характеристики, могут адаптироваться к наружным и внутренним условиям и другим сложным условиям окружающей среды,чтобы обеспечить высокое качество передачи сигнала кабельного ТВ.
Примечание:
У нас есть более 10 000 типов TNC Connector, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с вашей информацией.
