TNC прямая мужчина-женщина RF коаксиальный конектор адаптер для бесшовного соединения
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | Соединитель TNC RF | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Стандарт проектирования: | IEC 60169-17 |
| Контактный материал: | Латунь, BeCu | Прочность: | 500 циклов |
| Тип: | Прямой. | Применение: | RF |
| Половое положение: | От мужчины к женщине | ||
| Выделить: | Бесшовный соединительный коаксиальный адаптер,Женский коаксиальный адаптер,Коаксиальный адаптер TNC RF |
||

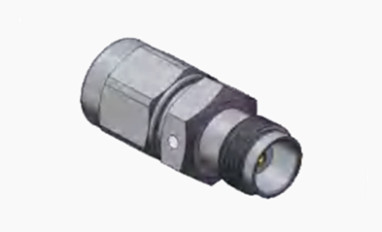

TNC прямая мужчина-женщина RF коаксиальный конектор адаптер
Серия TNC представляет собой нитевую эволюцию соединителя BNC, разработанную с винтовыми нитями для безопасного соединения.водонепроницаемые RF-коннекторы поддерживают постоянную импеданс и функцию в диапазоне частот от постоянного до 11 ГГцОни выпускаются в двух вариантах: стандартной и обратной полярности, используя литые и формованные материалы для доступности.Хотя они могут не предлагать те же характеристики, что и промышленные или премиальные вариантыОбычно используемые в антенных соединениях, TNC соединители также выполняют жизненно важную роль в авионике, обороне, связи,и различных промышленных секторовКроме того, версии 75-охм и обратной полярности еще больше улучшают их адаптивность.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 4 ГГц
|
|||
|
Номинальное напряжение
|
2500VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
750VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
Сопротивление на контакт
|
Внешний проводник
|
≤6mΩ
|
||
|
Центральный дирижер
|
≤ 1,5 мΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |

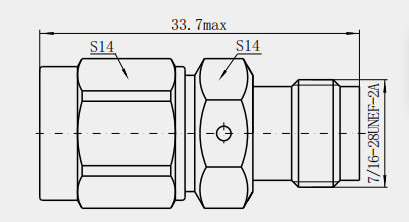

Подробный чертежTNC прямая мужчина-женщина RF коаксиальный конектор адаптер
Единица: ((мм)
Особенности:
1. Надежное нитевое соединение: Принятие нитевого соединения, этот вид соединения обычно более надежен, чем соединение типа snap,который может работать при более высокой частоте и поддерживать стабильное соединение в условиях высокой вибрации.
2. Противоразвязка конструкция: натянутый разъем имеет функцию самозамыкания, которая может эффективно предотвратить развязку разъема, улучшить надежность соединения,и обеспечить долгосрочное стабильное использование.
3Хорошая водонепроницаемость: соединительная часть использует герметичную структуру, которая имеет хорошую водонепроницаемость и подходит для наружной или влажной среды.
4Противокоррозионный и пылестойкий: с коррозионностойкими, долговечными и пылестойкими характеристиками он может стабильно работать в суровых условиях окружающей среды и продлевать срок службы.
Применение:
Область промышленного контроля
1Система управления автоматизацией: в некоторых системах управления промышленной автоматизацией, таких как управление роботом, управление автоматизацией производственной линии и т. д., она может включать передачу и управление радиочастотными сигналами.TNC адаптер может быть использован для подключения линии радиочастотного сигнала между контроллером и датчикамиЕго компактная конструкция предназначена для легкой установки и использования в промышленном оборудовании, и в то же времяон может адаптироваться к высокой температуре, высокая влажность, электромагнитные помехи и другие суровые условия в промышленной среде.
2Приборы: многие промышленные приборы, такие как осциллоскопы, сборники сигналов и т. д., должны быть подключены к внешним источникам радиочастотного сигнала или испытуемым устройствам.и адаптеры TNC могут обеспечить эти инструменты надежными интерфейсами соединения сигналов для обеспечения точной передачи измеряемых сигналов, что способствует повышению точности мониторинга и контроля процессов промышленного производства.
Примечание:
У нас более 10 000 видовКоннектор TNC, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с подробной информацией.Это....
