Премиальный TNC мужской к мужскому RF коаксиальный конектор адаптер
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | TNC Conector | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Прочность: | 500 циклов |
| Контактный материал: | Латунь, BeCu | Материал: | Бас |
| Стандарт проектирования: | IEC 60169-17 | Тип: | Прямой. |
| Выделить: | Премиальный коаксиальный RF-коннектор,TNC RF Коаксиальный адаптер соединителя |
||

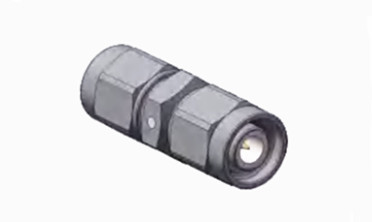

Премиальный TNC мужской к мужскому RF коаксиальный конектор адаптер
Серия TNC представляет собой натянутый аналог соединителя BNC, с винтовыми нитями для безопасного соединения.Эти устройства поддерживают постоянный импеданс 50 Ом по всему спектру частот DC-11 GHz.Они доступны в стандартной и обратной полярности, изготовлены из прочных литых и формованных материалов, обеспечивающих баланс между стоимостью и производительностью.Хотя они могут не соперничать с превосходством промышленных разъемов, их доступность делает их популярным выбором для коммерческих предприятий.Коннекторы TNC доказали свою универсальность и надежность.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
Электрические характеристики | ||||
Импеданс | 50Ω | |||
Диапазон частот | DC ~ 4 ГГц | |||
Номинальное напряжение | 2500VRMS (максимальный уровень моря) | |||
Диэлектрики Напряжение-сопротивление | 750VRMS (максимальный уровень моря) | |||
Сопротивление изоляции | ≥ 2000 МΩ | |||
Сопротивление на контакт | Внешний проводник | ≤6mΩ | ||
Центральный дирижер | ≤ 1,5 мΩ | |||
VSMR | ≤ 1.3 | |||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |
Спецификация по окружающей среде:
| Операционная температура | -30 до +70 градусов Цельсия |
| Рейтинг ИС (связанный) | IP64 |

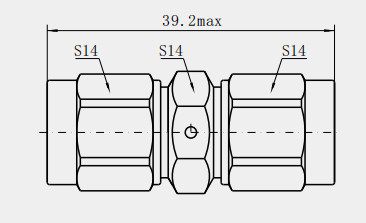

Подробный рисунок
Особенности:
1Противокоррозионный и пылестойкий: с коррозионностойкими, долговечными и пылестойкими свойствами он может стабильно работать в суровых условиях окружающей среды и продлевать срок службы.
2Сильная антивибрация: при хорошей антивибрацииПодходит для мобильного оборудования связи в условиях вибрации, чтобы обеспечить нормальную работу оборудования в вибрационной среде..
3Хорошая долговечность сцепления: способен выдержать не менее 500 операций сцепления и сцепления без повреждения,что особенно важно в приложениях, которые требуют частого подключения и отключения.
4. Приспосабливается к широкому спектру типов кабелей: совместим с широким спектром распространенных коаксиальных кабелей RG, таких как RG58, RG59, RG142 и т. Д., Предоставляя больше возможностей.
5. Многочисленные варианты установки: обеспечивает как мужскую, так и женскую формы, а также варианты прямой и прямоугольной установки для размещения в различных условиях установки и ограничениях пространства,облегчение интеграции в различные устройства и системы.
Применение:
1Система связи самолетов: в системе связи самолетов, спутников и других транспортных средств для подключения различного оборудования связи и антенн используются адаптеры TNC.такие как радиостанции в воздухеИз-за аэрокосмической среды на надежность и долговечность соединителя требования чрезвычайно высоки, прочная структура TNC адаптера,хорошая антивибрационная и устойчивая к ударам, чтобы в процессе взлета, полета и посадки воздушного судна можно было поддерживать стабильную передачу сигнала, чтобы гарантировать, что воздушное судно и наземные центры управления,а также другие авиационные связи между плавными.
2. Радарная система: радиолокационная система должна использовать большое количество RF-коннекторов для передачи высокочастотных сигналов, для радиолокационных передатчиков могут использоваться TNC-адаптеры,приемники и антенны между соединениемЕго высокоточные электрические характеристики и хороший эффект экранирования могут уменьшить утечку сигнала и помехи, а также улучшить точность обнаружения и разрешение радаров.
Примечание:
У нас есть более 10 000 типов TNC Connector, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с вашей информацией.
