TNC правоугольный мужской на женский RF-коннектор адаптер для связи
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | TNC Conector | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Прочность: | 500 циклов |
| Контактный материал: | Латунь, BeCu | Материал: | Медь |
| Стандарт проектирования:: | IEC 60169-17 | Тип: | Ра |
| Выделить: | Адаптер для RF-коннектора с правом углом,Адаптер для TNC RF,Соединитель связи RF |
||

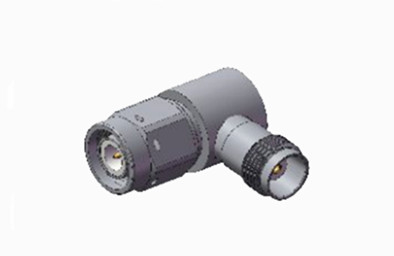

TNC правоугольный мужской на женский RF-коннектор адаптер для связи
Серия TNC представляет собой натянутую итерацию соединителя BNC, характеризующейся конструкцией сцепления винтовой нитки.и водонепроницаемые устройства постоянно поддерживают импеданс 50 Ом в диапазоне частот от постоянного тока до 11 ГГцЛинейка продуктов включает в себя два основных варианта: стандартные и обратные коннекторы полярности.Эти соединители оптимизированы для коммерческого использования.В частности, они превосходят в антенных соединениях и распространены в авионике, связи и различных промышленных секторах.Для удовлетворения конкретных требований также предлагаются версии с обратной полярностью и 75 Омм соединителей TNC..
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
Электрические характеристики | ||||
Импеданс | 50Ω | |||
Диапазон частот | DC ~ 4 ГГц | |||
Номинальное напряжение | 2500VRMS (максимальный уровень моря) | |||
Диэлектрики Напряжение-сопротивление | 750VRMS (максимальный уровень моря) | |||
Сопротивление изоляции | ≥ 2000 МΩ | |||
Сопротивление на контакт | Внешний проводник | ≤6mΩ | ||
Центральный дирижер | ≤ 1,5 мΩ | |||
VSMR | ≤ 1.3 | |||

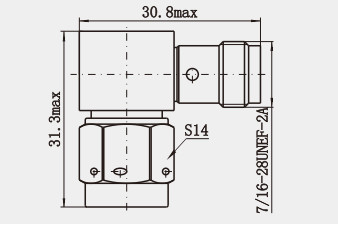

Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |
Спецификация по окружающей среде:
| Операционная температура | -30 до +70 градусов Цельсия |
| Рейтинг ИС (связанный) | IP64 |
Особенности:
Разумная конструкция
1Маленькие и легкие: адаптеры TNC относительно компактные, небольшие по размеру и легким по весу, легко переносимые и устанавливаемые без чрезмерного нагрузки на оборудование,специально подходящий для применения в ситуациях, когда требуются строгие требования к пространству и весу, таких как аэрокосмическая, мобильная связь и другие области.
2- Диверсифицированные модели и методы установки: есть различные модели на выбор, включая мужскую, женскую, прямую, изогнутую, панелизированную, сквозь стену и т.д.,которые могут удовлетворять различным потребностям в установке и ограничениям пространстваВ то же время, его метод окончания также более гибкий, и может быть установлен путем подключения карты, сварки, скручивания и т. д., что удобно для пользователей, чтобы выбрать в соответствии с фактической ситуацией.
Применение:
1. Анализатор сети: в Анализаторе сети адаптер TNC может быть использован для подключения порта испытуемого устройства и анализатора для реализации RF-испытания производительности испытуемого устройства,например, коэффициент отражения, коэффициент передачи и так далее.
2Спектрный анализатор:адаптер TNC используется для подключения испытываемого источника сигнала и входного порта анализатора для передачи испытываемого сигнала в спектроанализатор для анализа., который помогает инженерам понять частотные характеристики и спектральное распределение сигнала.
3. генератор сигнала: в генераторе сигнала адаптер TNC может быть использован для подключения выходного порта и испытываемого устройства или антенны,и передавать сигнал, генерируемый генератором сигнала, на испытываемое устройство или антенну для различных испытаний и экспериментов с сигналом.
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
