TNC Female Right Angle 4-hole Flange RF Connector с микролентой
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | TNC Conector | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Прочность: | 500 циклов |
| Контактный материал: | Латунь, BeCu | Материал: | Медь |
| Стандарт проектирования: | IEC 60169-17 | Тип: | Ра |
| Выделить: | Женский РЧ-коннектор TNC,РЧ-коннектор с 4-ствольным фланцем,Радиочастотный соединитель с микролентой |
||

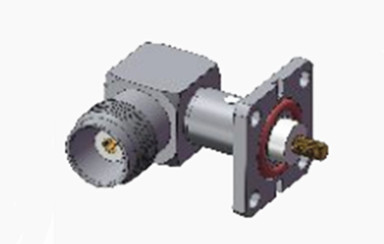

TNC Female Right Angle 4-hole Flange RF Connector с микролентой
Продукт серии TNC представляет собой натянутый производный коннектор BNC, с винтовыми нитями для безопасного соединения.и водонепроницаемые устройства поддерживают постоянный импеданс 50 Ом и работают в диапазоне частот от постоянного до 11 ГГцСуществуют два основных типа TNC соединителей: стандартный и обратный полярный.Эти экономически эффективные разъемы хорошо подходят для различных коммерческих применений.Хотя их производительность может не соперничать с промышленными или высокопроизводительными продуктами, они обычно используются для подключения антенн и имеют много применений в авионике, связи,и общей промышленностиКроме того, также доступны варианты обратной полярности и 75-охмных TNC-коннекторов.
Спецификация
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 4 ГГц
|
|||
|
Номинальное напряжение
|
2500VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
750VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
Сопротивление на контакт
|
Внешний проводник
|
≤6mΩ
|
||
|
Центральный дирижер
|
≤ 1,5 мΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила спаривания | 13.6N максимум |
| Сила разъединения | 13.6N максимум |
Спецификация по окружающей среде:
| Операционная температура | -30 до +70 градусов Цельсия |
| Рейтинг ИС (связанный) | IP64 |

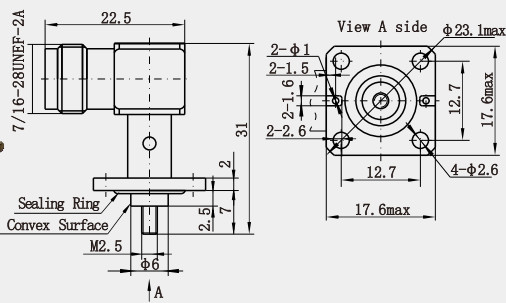

Подробный рисунок
Особенности:
Сильная адаптивность к окружающей среде
1Широкий температурный диапазон: может работать в широком диапазоне температур, обычно приспосабливаясь к температуре окружающей среды от -55 °C до +125 °C,и некоторые продукты могут даже использоваться при более высоких или более низких температурах, что делает адаптер TNC может быть применен к различным различным климатическим условиям и использования окружающей среды.
2. Хорошая герметичность: при хорошей герметичности она может предотвратить попадание влаги, пыли и других внешних веществ в соединитель,таким образом, защищая надежность и стабильность соединения и улучшая его срок службы, особенно подходит для наружной или влажной, пыльной и других суровых условий.
Применение:
Аэрокосмическая область
1. Система связи самолета: В самолетах адаптеры TNC могут использоваться для подключения коммуникационного оборудования, навигационного оборудования и антенн самолета и т.д.осуществлять связь и навигацию между самолетами и наземными центрами управления и другими самолетами, а также для обеспечения безопасности и бесперебойности полетов.
2Система спутниковой связи: В системе спутниковой связиАдаптеры TNC используются для подключения коммуникационного оборудования и антенн на спутниках для осуществления связи между спутниками и наземными станциями, обеспечивая надежное соединение для спутниковой связи.
Примечание:
У нас есть более 10 000 типов TNC Connector, если вы не нашли используемый соединитель, пожалуйста, свяжитесь с нами с вашей информацией.
