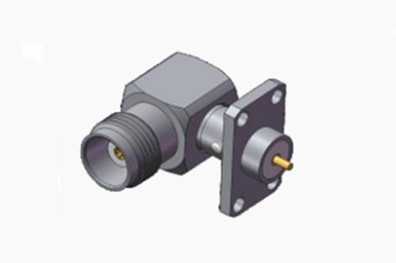

Высокопроизводительный TNC женский микрополосатый RF-коннектор с конструкцией под прямым углом
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Наименование продукта: | TNC Conector | Покрытие: | Никельно покрытые |
|---|---|---|---|
| Импеданс: | 50Ω | Прочность: | 500 циклов |
| Материал: | Медь | Контактный материал: | Латунь, BeCu |
| Стандарт проектирования:: | IEC 60169-17 | Тип: | Ра |
| Выделить: | Высокопроизводительный микрополосатый RF-коннектор,Дизайн микрополоски RF под прямым углом,TNC женский микрополосатый RF соединитель |
||
Высокопроизводительный TNC женский микрополосатый RF-коннектор с конструкцией под прямым углом
Продукт серии TNC представляет собой натянутый вариант соединителя BNC, отличающийся механизмом винтового натяжения для безопасного соединения.водонепроницаемые устройства поддерживают постоянный импеданс 50 Ом и работают в диапазоне частот DC-11 GHzСуществуют два варианта TNC-коннекторов: стандартный и обратный полярный.Хотя эти экономически эффективные соединители обычно используют литые и отливные компоненты и не соответствуют производительности промышленных или военных продуктов, они очень подходят для широкого спектра коммерческих приложений.и общих промышленных секторовТакже доступны версии с обратной полярностью и 75-оммным TNC-коннектором.
Спецификация:
Примечание:Специфические данные модели основаны на данных, содержащихся в спецификации продукта.
|
Электрические характеристики
|
||||
|
Импеданс
|
50Ω
|
|||
|
Диапазон частот
|
DC ~ 4 ГГц
|
|||
|
Номинальное напряжение
|
2500VRMS (максимальный уровень моря)
|
|||
|
Диэлектрики Напряжение-сопротивление
|
750VRMS (максимальный уровень моря)
|
|||
|
Сопротивление изоляции
|
≥ 2000 МΩ
|
|||
|
Сопротивление на контакт
|
Внешний проводник
|
≤6mΩ
|
||
|
Центральный дирижер
|
≤ 1,5 мΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||

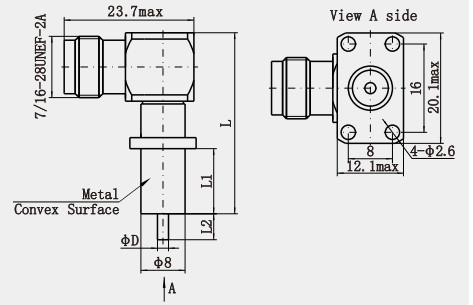

Механическая спецификация
| Стандарт проектирования | IEC 60169-17 |
| Соответствует требованиям RoHS | Да, да. |
| Завершение контакта с центром | Скручивать |
| Прекращение внешнего контакта | Скручивать |
| Циклы спаривания | 500 циклов |
| Сохранение контактов | 10N мин |
| Удержание кабеля | 100 Н мин. |
| Сила разъединения | 13.6N максимум |
| Сила спаривания | 13.6N максимум |
Спецификация по окружающей среде:
| Операционная температура | -30 до +70 градусов Цельсия |
| Рейтинг ИС (связанный) | IP64 |
Особенности:
1Широкая пропускная способность:
Коннекторы TNC способны выдерживать частоты до 11 ГГц и могут даже применяться до более высоких ГГц в некоторых прецизионных конструкциях, что делает их отличными для высокочастотных приложений.
2Надежное соединение:
Коннекторы TNC используют натянутое соединение, вращая оболочку соединителя для установки соединения между кабелем и устройством,это соединение обычно более надежное, чем соединение типа snap, так что TNC-коннектор может работать в более суровой среде и нелегко ослабевать, чтобы обеспечить стабильность передачи сигнала.
Применение:
1Система беспроводной связи:
В базовых станциях беспроводной связи для подключения радиочастотных коаксиальных кабелей и оборудования базовой станции используются TNC-коннекторы для обеспечения эффективной передачи сигнала.Его стабильное нитевое соединение и высокая пропускная способность позволяют поддерживать отличную производительность в сложных коммуникационных средах.
В антенных системах, TNC connectors are used as the connection interface between the antenna and the RF equipment to ensure that the signals received and transmitted by the antenna can be accurately transmitted to the RF equipment.
2Сельскохозяйственная промышленность:
Сборки соединительных кабелей TNC и их организация и защитные особенности обеспечивают правильное функционирование тяжелых машин, таких как тракторы и средние рулевые машины.и играют важную роль в сельскохозяйственном секторе.
Примечание:
У нас есть более 10 000 типов соединительных устройств (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP и т.д.), если вы не нашли используемый соединитель,Пожалуйста, свяжитесь с нами с вашими данными..
